Kabel koncentryczny Elektrokabel YWDXpek HD-1000 FHD, 100 m

Kabel koncentryczny Elektrokabel YWDXpek HD-1000 FHD, 100 m

Elektrokabel HD-1000 FHD to biały przewód koncentryczny do torów sygnałowych. Pełna rolka 100 m pozwala przygotować odcinki odpowiadające przebiegowi instalacji, zamiast dobierać gotowy przewód o jednej ustalonej długości. Zastosowanie tej wersji obejmuje: radio, telewizja, anteny satelitarne, telewizja kablowa i cyfrowa telewizja wysokiej rozdzielczości.

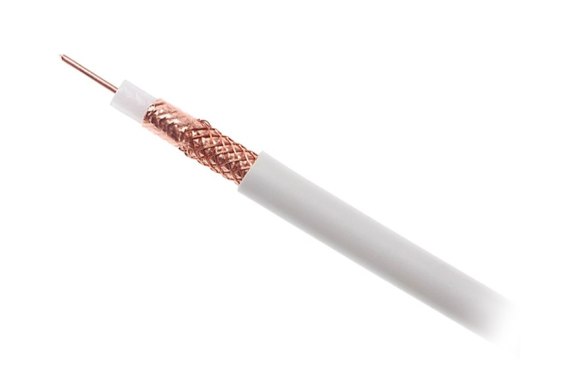

Budowa przewodu

Wewnętrzną żyłę stanowi drut miedziany o średnicy 1,15 mm. Otacza ją izolacja z polietylenu spienionego o średnicy 4,8 mm. Ekran składa się z folii Cu/PET oraz oplotu miedzianego, a zewnętrzną powłokę wykonano z białego PVC. Są to dane konstrukcyjne przydatne przy dobieraniu zakończeń i przygotowaniu połączenia.

Dane techniczne

• Typ: HD-1000 FHD
• Nazwa przewodu: YWDXpek 75-1,15/4,8
• Oznaczenie normy: PN-91/T-90600
• Żyła wewnętrzna: drut miedziany, średnica 1,15 mm
• Impedancja falowa: 75 Ω
• Izolacja: polietylen spieniony (Foam), średnica 4,8 mm
• Ekran: folia Cu/PET i oplot Cu 32 × 0,15
• Średnica zewnętrzna: 6,6 mm
• Powłoka i kolor: PVC, biały
• Zastosowanie: radio, telewizja, anteny satelitarne, telewizja kablowa i cyfrowa telewizja wysokiej rozdzielczości

Dobór do instalacji

Przed montażem sprawdź, czy typ przewodu, jego impedancja i średnice odpowiadają urządzeniom oraz wybranym złączom. Średnica żyły wewnętrznej, średnica izolacji i średnica zewnętrzna kabla opisują różne elementy jego budowy — nie należy używać ich zamiennie przy dobieraniu zakończeń.

Dane rolki i zakup

Cena dotyczy jednej pełnej rolki o długości 100 m. Cena za metr umożliwia porównanie ofert; zakup sztuki oznacza zakup całej rolki, nie odcinanego fragmentu.

• Długość rolki: 100 m
• Masa netto rolki: 4,8 kg
• Wymiary logistyczne rolki: 37 cm × 37 cm × 11 cm

Podane wymiary logistyczne opisują rolkę przygotowaną do transportu. Nie są średnicą przewodu ani jego wymiarami po rozwinięciu.

Producent i identyfikacja produktu

EK ELEKTROKABEL FABRYKA KABLI KAROLAK I SYNOWIE SP. Z O.O.
ul. Chopina 151, 62-700 Turek, Polska
ek@elektrokabel.pl
KAB0541

Oznaczenie producenta: HD-1000

Zakres użytkowania wskazany przez producenta

• Kabel do torów sygnałowych telewizji satelitarnej.
• Zakres temperatur użytkowania: od -30°C do +75°C.
