Multimetr laboratoryjny Uni-T UT8803E — True RMS, pomiar indukcyjności i temperatury, USB

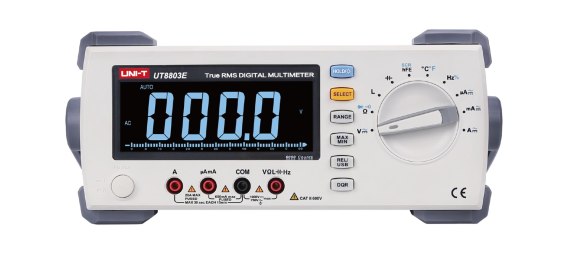

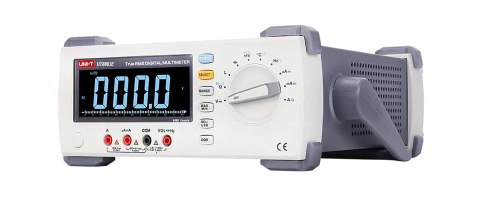

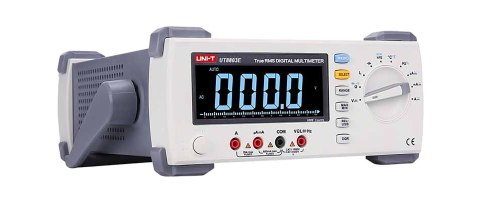

Miernik laboratoryjny Uni-T UT8803E

Miernik laboratoryjny Uni-T UT8803E to precyzyjne narzędzie pomiarowe przeznaczone do zaawansowanych zastosowań w laboratoriach i warsztatach. Dzięki szerokim możliwościom pomiarowym i zaawansowanym funkcjom, UT8803E jest idealnym rozwiązaniem dla profesjonalistów, którzy potrzebują dokładnych i niezawodnych wyników.

Szerokie zakresy pomiarowe

UT8803E mierzy napięcie stałe w zakresach od 600 mV do 1000 V i zmienne do 750 V. Obsługuje prąd AC/DC do 10 A, rezystancję do 60 MΩ, pojemność do 6 mF oraz indukcyjność. Zakres indukcyjności 100 H służy tylko pomiarom porównawczym. Dokładność zależy od zakresu i rodzaju sygnału: dla napięcia DC na zakresach 6 V, 60 V i 600 V wynosi ±(0,3% odczytu + 2 cyfry), a na pozostałych jest inna. Wartości zakresów nie zastępują ograniczeń kategorii pomiarowej CAT II 600 V.

Zaawansowane funkcje analityczne

True RMS służy do odczytu wartości skutecznej sygnału AC; podana dokładność obowiązuje w warunkach i paśmie częstotliwości określonych w instrukcji. Automatyczny i ręczny wybór zakresu, pomiar względny REL oraz zapis MAX/MIN pomagają porównywać wyniki i obserwować zmiany w obwodzie. Miernik wykonuje również testy diod, tranzystorów hFE, tyrystorów SCR oraz ciągłości obwodu.

Ergonomia i wygoda użytkowania

UT8803E jest wyposażony w wyświetlacz EBTN LCD, który zapewnia wyraźne i czytelne odczyty w różnych warunkach oświetleniowych. Urządzenie posiada funkcję zamrożenia ostatniego wskazania oraz buzzer, co zwiększa wygodę i efektywność pracy. Możliwość podłączenia do komputera przez port USB pozwala na łatwe przesyłanie i analizę danych.

Solidna konstrukcja i trwałość

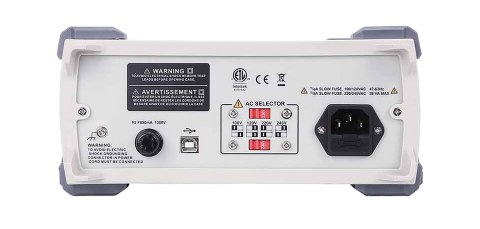

UT8803E jest urządzeniem do pracy na stanowisku pomiarowym, z obudową o wymiarach 320 × 265 × 110 mm. Zasilanie sieciowe obejmuje ustawienia 100 V, 120 V, 220 V i 240 V (±10%, 47-63 Hz). Przed podłączeniem ustaw przełącznik zgodnie z napięciem sieci, po odłączeniu przewodu zasilającego. W komplecie są przewody pomiarowe, krótkie przewody z krokodylkami, przewód zasilający, USB, sonda temperatury i przystawka pomiarowa.

Dane techniczne

• Napięcie stałe DC: 600 mV / 6 V / 60 V / 600 V / 1000 V
• Napięcie zmienne AC: 600 mV / 6 V / 60 V / 600 V / 750 V
• Natężenie prądu stałego DC: 600 µA / 6 mA / 60 mA / 600 mA / 10 A
• Natężenie prądu zmiennego: 600 µA / 6 mA / 60 mA / 600 mA / 10 A
• Rezystancja: 600 Ω / 6 kΩ / 60 kΩ / 600 kΩ / 6 MΩ / 60 MΩ
• Pojemność: 6 nF / 60 nF / 600 nF / 6 µF / 60 µF / 600 µF / 6 mF
• Indukcyjność: 600 µH / 6 mH / 60 mH / 600 mH / 6 H / 60 H / 100 H; zakres 100 H tylko porównawczo
• Częstotliwość: 600 Hz / 6 kHz / 60 kHz / 600 kHz / 6 MHz / 20 MHz ±(0,1%+10)
• Współczynnik wypełnienia: 5-95%; odczyty porównawcze, zależne od częstotliwości i amplitudy sygnału
• Pomiar temperatury: zakres przyrządu od −40°C do 1000°C lub od −40°F do 1832°F, z termoparą typu K. Dokładność zależy od podzakresu; dopuszczalna temperatura używanej sondy może być niższa.

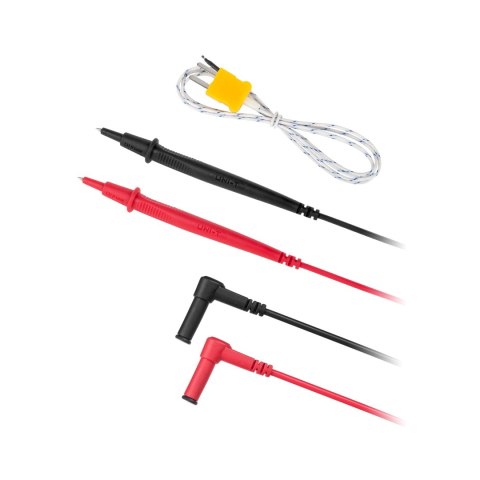

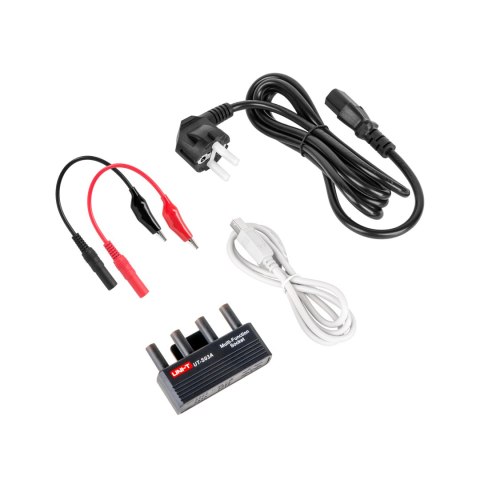

• Akcesoria: przewody pomiarowe, krótkie przewody pomiarowe z krokodylkami, przewód zasilający, przewód USB, sonda pomiaru temperatury, przystawka pomiarowa

Wyświetlacz oferuje maksymalny odczyt 5999 i odświeżanie około 2-3 razy na sekundę. Funkcje pojemności i indukcyjności udostępniają też odczyty D/Q/R opisane w instrukcji. Współczynnik wypełnienia 5-95% jest pomiarem porównawczym, zależnym od częstotliwości i amplitudy sygnału. Do pomiarów dobierz właściwe wejścia i akcesoria; szczególnie przy dużych prądach przestrzegaj ograniczenia czasu pomiaru.

Producent i identyfikacja produktu

LECHPOL ELECTRONICS LESZEK Spółka komandytowa
ul. Garwolińska 1, 08-400 Miętne, POLAND
serwis@lechpol.pl
MIE0371

Bezpieczeństwo użytkowania

• Przed użyciem przeczytaj instrukcję i zachowaj ją. Sprawdź obudowę, przewody i izolację; nie używaj uszkodzonego przyrządu ani urządzenia z otwartą obudową.
• Wybierz właściwe wejścia, funkcję i zakres. Nie przekraczaj ograniczeń podanych na mierniku i w instrukcji. Zakres napięcia do 1000 V DC lub 750 V AC nie podwyższa kategorii pomiarowej CAT II 600 V.
• Nie dotykaj odsłoniętych przewodów ani mierzonych obwodów. Przy napięciach powyżej 60 V DC lub 36 V AC zachowaj szczególną ostrożność; trzymaj palce za osłonami końcówek pomiarowych.
• Odłącz końcówki od obwodu przed zmianą funkcji lub zakresu. Jeżeli wartość jest nieznana, rozpocznij od najwyższego właściwego zakresu.
• Pomiar prądu wykonuj szeregowo, nigdy równolegle do źródła zasilania. Przed podłączeniem odłącz zasilanie badanego obwodu i rozładuj kondensatory. Przy natężeniu około 10 A ogranicz pomiar do mniej niż 30 sekund i odczekaj co najmniej 15 minut przed kolejnym.
• Przed pomiarem rezystancji, pojemności, indukcyjności, ciągłości oraz testami półprzewodników odłącz zasilanie i rozładuj kondensatory. Dla tych funkcji oraz pomiaru częstotliwości nie doprowadzaj napięcia przekraczającego 30 V AC RMS lub 60 V DC.
• Zakres pomiaru temperatury przyrządu nie jest dopuszczalną temperaturą każdej sondy. Dobierz termoparę do badanego obiektu i przestrzegaj ograniczeń jej specyfikacji.
• Nie używaj ani nie przechowuj miernika w środowisku wilgotnym, przegrzanym, łatwopalnym, wybuchowym ani w silnym polu elektromagnetycznym. Używaj go w temperaturze od 0°C do 40°C.
• Przed zmianą ustawienia napięcia zasilania, wymianą bezpiecznika lub konserwacją odłącz przewód sieciowy i przewody pomiarowe. Używaj bezpieczników i przewodów zgodnych ze specyfikacją instrukcji; nie modyfikuj obwodów wewnętrznych.
• Po pracy odłącz zasilanie. Czyść wyłączony miernik miękką, niestrzępiącą się ściereczką bez rozpuszczalników i środków ściernych. Zużyte urządzenie i wyposażenie oddaj do właściwej zbiórki, nie do odpadów domowych.
