Uchwyt biurkowy Maclean MC-884 na 2 monitory, 2×8 kg, VESA 75/100

Maclean MC-884 - dwa ekrany na jednej kolumnie

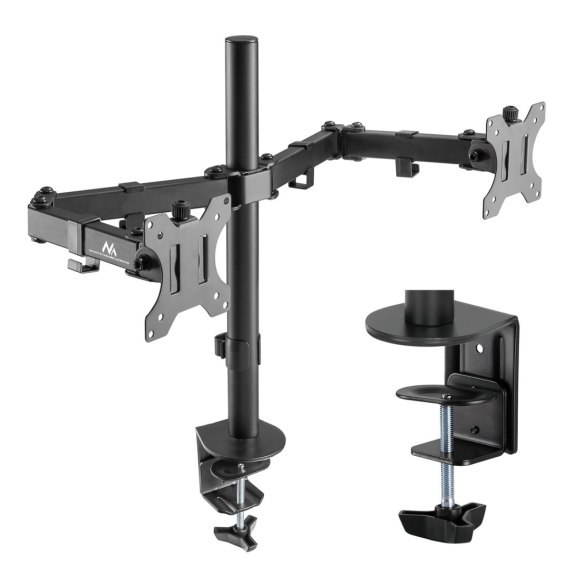

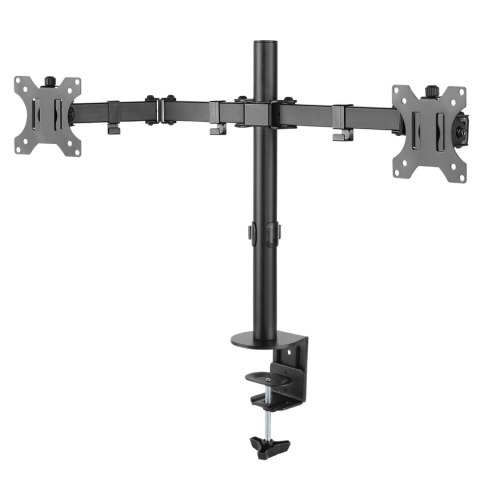

Maclean MC-884 pozwala przygotować stanowisko z dwoma monitorami ustawionymi nad biurkiem. Uchwyt składa się z kolumny mocowanej zaciskiem do blatu, dwóch przegubowych ramion oraz osobnych płytek VESA. Każdy ekran może ważyć do 8 kg, a maksymalne obciążenie całego zestawu wynosi 16 kg. Czarna konstrukcja przyda się przy pracy z kilkoma oknami, porównywaniu dokumentów lub korzystaniu z dodatkowego ekranu obok głównego monitora.

Więcej miejsca na blacie i dwa obrazy obok siebie

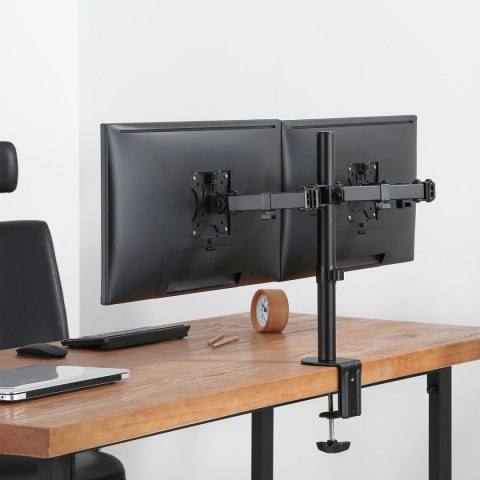

Po zamontowaniu monitorów na ramionach ich fabryczne podstawy przestają zajmować miejsce przy klawiaturze i notatkach. Wspólna kolumna tworzy punkt mocowania dla obu ekranów, a przeguby pozwalają dopasować ich położenie do przygotowanego stanowiska. Możesz ustawić obraz dokumentu obok arkusza albo zostawić na drugim monitorze materiały potrzebne podczas pracy. Zaplanuj miejsce instalacji razem z szerokością obudów i przestrzenią potrzebną na zmianę ustawienia ramion.

Osobny limit masy dla każdego monitora

Przy doborze urządzeń sprawdź osobno masę lewego i prawego monitora: dla każdego ramienia granicą jest 8 kg. Łączne 16 kg dotyczy dwóch prawidłowo dobranych ekranów. Trzeba także porównać wymiary obudowy, otwory VESA i wymagania mocowania obu urządzeń. Blat oraz zacisk muszą przenosić ciężar uchwytu, ekranów i wszystkich zamocowanych elementów.

Wysokość dopasowana na kolumnie

Położenie zespołu ramion na kolumnie można dobrać przy przygotowaniu wysokości obrazów. Instrukcja pokazuje element oporowy pod zespołem ramion i połączenie zaciskane na kolumnie. Dobierz pozycję do wybranego miejsca pracy, podtrzymując urządzenia podczas regulacji i zabezpieczając wskazane połączenia. Przy głowicach znajdują się również pokrętła umożliwiające końcowe wyrównanie wysokości ekranów względem siebie.

Przeguby pozwalają zmieniać odległość i kierunek każdego monitora. Ustawienie dobiera się z uwzględnieniem całego stanowiska, obudów oraz kabli. Ramiona i ekrany powinny pozostawać w pozycjach przewidzianych na rysunkach montażowych. Po przestawieniu monitorów skontroluj mocowanie ramion do kolumny, połączenia przy płytkach VESA i zacisk na blacie.

Pochylenie oraz pionowy lub poziomy układ obrazu

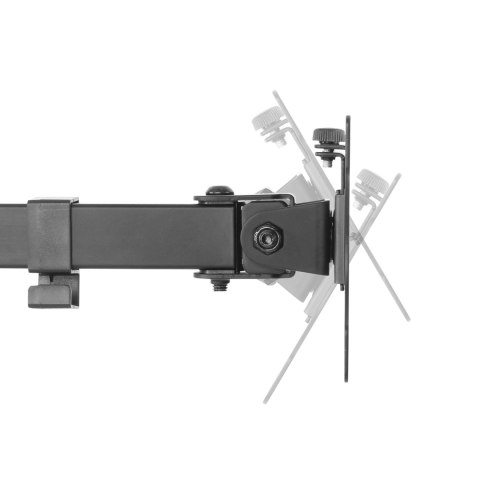

Głowice umożliwiają pochylenie monitorów od −45° do +45°. Dzięki temu można skierować obraz względem wysokości ustawienia i pozycji użytkownika. Każdy ekran można także ustawić w układzie poziomym lub pionowym, na przykład przeznaczając jeden monitor do dłuższego dokumentu. Orientację samego obrazu ustaw odpowiednio w monitorze lub komputerze, jeśli urządzenie obsługuje taki sposób pracy.

Zmianę pochylenia wykonuje się przy połączeniu głowicy, a obrót płytki dotyczy ułożenia ekranu w jego własnej płaszczyźnie. Są to odrębne regulacje. Przy ustawianiu pozostaw wolną przestrzeń wokół narożników obudowy i złączy, a po zakończeniu sprawdź wszystkie połączenia. Dobierz opór głowicy do zamocowanego monitora zgodnie z pokazanymi punktami regulacji.

Zacisk i przygotowanie mocowania do blatu

Uchwyt montuje się do odpowiedniej krawędzi biurka lub stołu za pomocą zacisku. Przy przygotowaniu konstrukcji zakłada się zaślepkę kolumny, łączy kolumnę z podstawą zacisku i dobiera jego położenie. Docisk od spodu blatu dokręca się pokrętłem, a pozostałe połączenia zabezpiecza wskazanymi śrubami. Miejsce instalacji musi zapewniać właściwe oparcie części zacisku i dostęp potrzebny do jego dokręcenia.

Na kolumnę nasuwa się element oporowy i zespół ramion, a następnie zabezpiecza ich położenie. Uchwyty do kabli zakłada się na ramiona i kolumnę zgodnie z rysunkami. Przed zamontowaniem ekranów skontroluj połączenie podstawy z kolumną, zacisk na biurku oraz osadzenie części podtrzymujących ramiona. Montaż wymaga odpowiedniego podłoża, narzędzi i wykonania całej sekwencji opisanej w instrukcji.

Dwie płytki VESA z zabezpieczeniem na głowicach

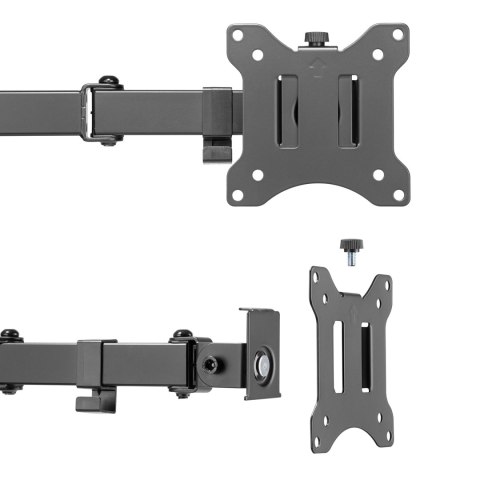

Obsługiwane są dwa konkretne rozstawy: 75×75 i 100×100 mm. Każdą płytkę przykręca się do właściwych otworów monitora, zachowując zaznaczoną górę elementu. Instrukcja przedstawia dobór śrub i podkładek oraz zastosowanie dystansów dla odpowiedniej budowy tylnej części urządzenia. Długość śrub i konfiguracja mocowania muszą odpowiadać gwintom oraz wymaganiom producenta ekranu.

Po przykręceniu płytek monitory osadza się na głowicach ramion. Podczas podnoszenia i zakładania urządzeń skorzystaj z pomocy drugiej osoby zgodnie z rysunkiem montażowym. Zabezpiecz płytki pokazanymi śrubami i pokrętłami, a następnie sprawdź ich osadzenie. Regulację pochylenia i wyrównanie wysokości wykonuj dopiero po prawidłowym połączeniu obu ekranów z konstrukcją.

Przewody prowadzone przy ramionach

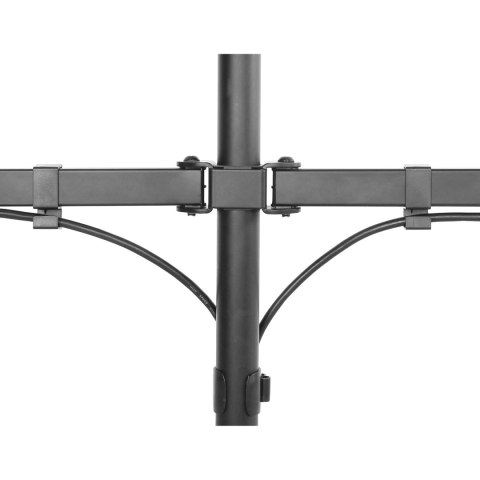

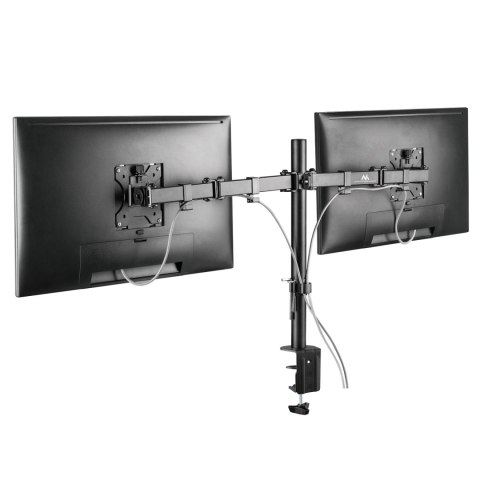

Uchwyty na ramionach oraz obejma na kolumnie pomagają uporządkować przewody obu monitorów. Możesz poprowadzić kable obrazu i zasilania wzdłuż konstrukcji, uwzględniając dostęp do złączy. Pozostaw zapas potrzebny do zmiany kierunku, pochylenia i orientacji ekranu. Po przestawieniu urządzeń sprawdź, czy przewody nie napinają się i nie utrudniają ruchu przegubów.

Konstrukcja i wyposażenie do przygotowania stanowiska

Metalowa konstrukcja ma czarne wykończenie lakierowane proszkowo. W zestawie znajdują się kolumna, zespół dwóch ramion, zacisk biurkowy, dwie płytki VESA, element oporowy, uchwyty do przewodów i zaślepka. Dołączono śruby, podkładki, dystanse oraz pozostałe elementy połączeń, klucze imbusowe 4 i 6 mm oraz instrukcję. Części wybiera się zgodnie z budową urządzeń i pokazanym sposobem mocowania.

• Kolumna i dwa przegubowe ramiona Maclean MC-884.
• Zacisk biurkowy, dwie płytki VESA i elementy zabezpieczające połączenia.
• Uchwyty do prowadzenia kabli oraz komplet akcesoriów mocujących.
• Klucze imbusowe 4 i 6 mm oraz instrukcja montażu.

Zachowaj instrukcję do kolejnych ustawień i kontroli. Regularnie sprawdzaj zabezpieczenie uchwytu, ekranów i wszystkich połączeń, co najmniej raz na trzy miesiące. Poluzowane śruby dokręcaj w razie potrzeby zgodnie z wymaganiami montażu. Przy zmianie monitora ponownie sprawdź jego masę do 8 kg, wymiary, VESA i dobór śrub; przy zmianie biurka oceń także nowe miejsce mocowania zacisku.

Producent i identyfikacja produktu

Centrumelektroniki.EU Sp. z o.o.
Korfantego 7, 42-600 Tarnowskie Góry, Poland
contact@centrumelektroniki.pl
MC-884

Bezpieczeństwo, montaż i regulacja

• Przed montażem i regulacją zapoznaj się z całą instrukcją MC-884. W razie pytań dotyczących montażu lub ostrzeżeń skontaktuj się z dostawcą.
• Masa każdego z dwóch monitorów nie może przekraczać 8 kg, a łączne obciążenie ekranami nie może przekraczać 16 kg. Użycie zbyt ciężkich urządzeń może spowodować niestabilność, uszkodzenie i obrażenia.
• Przestrzegaj wymagań producenta dotyczących wymiarów urządzeń. Sprawdź rozstawy VESA, mocowanie obudowy, gwinty oraz właściwą długość śrub dla każdego monitora.
• Uchwyt musi zostać zamocowany dokładnie zgodnie z instrukcją przez osobę o odpowiednich kwalifikacjach. Używaj właściwych narzędzi i wyposażenia ochronnego.
• Wybierz odpowiedni nośny blat i krawędź do montażu zacisku. Podłoże musi bezpiecznie przenosić łączny ciężar urządzeń, uchwytu i wszystkich dołączonych elementów.
• Używaj przewidzianych elementów mocujących. Nie dokręcaj śrub z nadmierną siłą; nieprawidłowy montaż może spowodować uszkodzenie sprzętu i obrażenia.
• Produkt zawiera małe części stwarzające ryzyko zadławienia po połknięciu. Przechowuj części poza zasięgiem dzieci.
• Produkt jest przeznaczony wyłącznie do używania wewnątrz pomieszczeń. Użycie na zewnątrz może doprowadzić do awarii produktu i obrażeń.
• Przed montażem sprawdź kompletność i stan wszystkich części według listy w instrukcji. W przypadku brakujących lub uszkodzonych części skontaktuj się z dostawcą w sprawie ich wymiany.
• Połącz kolumnę z podstawą zacisku i prawidłowo zabezpiecz docisk do blatu. Zamontuj element oporowy oraz zespół ramion na kolumnie i dokręć wskazane połączenia przed założeniem monitorów.
• Płytki VESA zamontuj w orientacji wskazanej strzałką. Dobierz śruby, podkładki i dystanse do budowy tylnej części urządzenia; nie stosuj śrub za długich ani za krótkich.
• Podczas podnoszenia i osadzania monitorów skorzystaj z pomocy drugiej osoby. Po założeniu płytek na głowice zabezpiecz je śrubami i pokrętłami pokazanymi w instrukcji, a następnie sprawdź osadzenie urządzeń.
• Nie ustawiaj ramion i ekranów w pozycjach oznaczonych symbolem zakazu na rysunku 8. Zachowaj dozwolony obszar ustawienia całego zestawu.
• Przy regulacji wysokości, głowic i pochylenia podtrzymuj monitory oraz zabezpieczaj wskazane połączenia. Po ustawieniu sprawdź zacisk, mocowanie ramion do kolumny i osadzenie obu płytek VESA.
• Poprowadź przewody przez uchwyty na ramionach i kolumnie. Pozostaw zapas kabli potrzebny do ruchu ekranów i sprawdzaj ich ułożenie po zmianie ustawienia.
• Regularnie sprawdzaj bezpieczeństwo uchwytu i stabilność całego zestawu, co najmniej raz na trzy miesiące. Dokręcaj poluzowane śruby w razie potrzeby, aby uniknąć upadku urządzeń.
