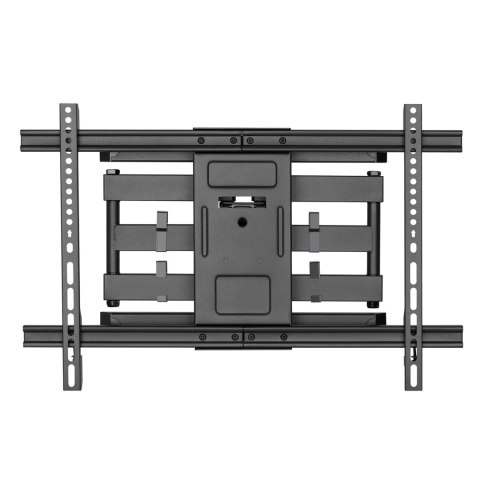

Uchwyt ścienny TV Maclean MC-881, 60 kg, VESA 600×400, dwa ramiona

Maclean MC-881 - telewizor ustawiony na dwóch ramionach

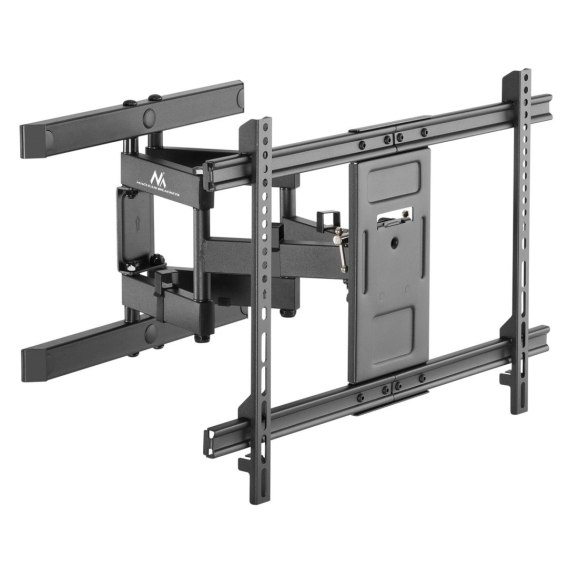

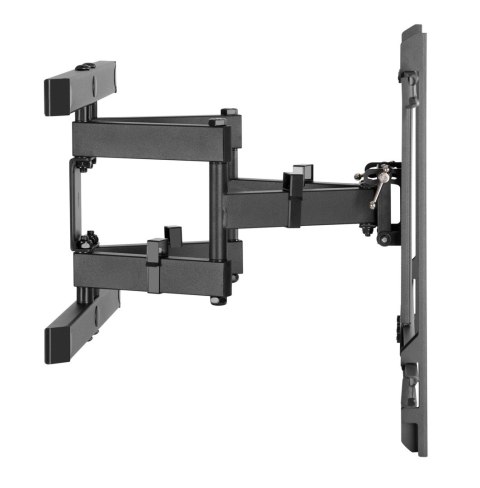

Maclean MC-881 to uchwyt ścienny do zgodnego telewizora lub monitora o masie do 60 kg. Konstrukcja obejmuje podstawę ścienną, dwa przegubowe ramiona oraz ramę z pionowymi szynami przykręcanymi do urządzenia. Pozwala zmieniać odsunięcie i kierunek obrazu, a także dopasować jego pochylenie. Czarna metalowa konstrukcja przyda się przy przygotowaniu miejsca oglądania, w którym ekran ma być zawieszony na ścianie i ustawiony względem kanapy lub innej części pomieszczenia.

Ekran blisko ściany albo wysunięty do oglądania

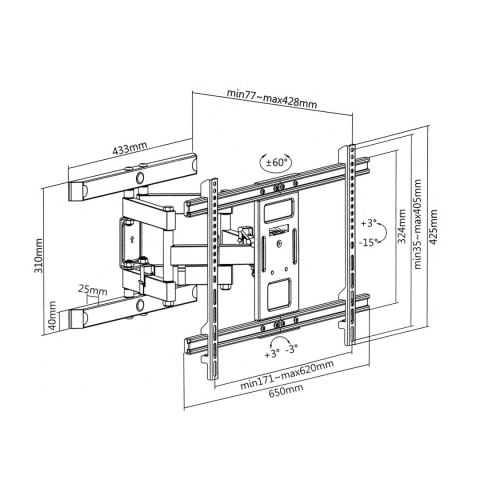

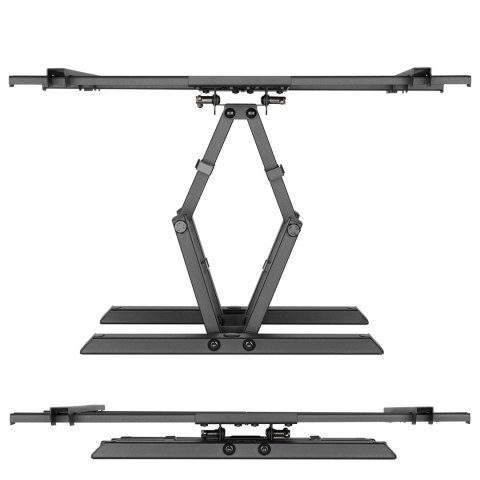

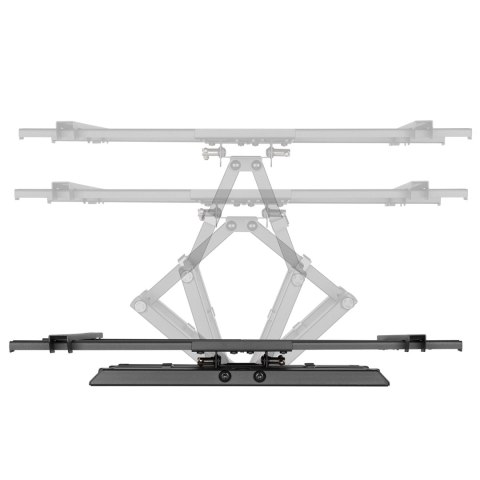

Odległość od ściany można zmieniać od 77 do 428 mm. Złożenie ramion pozwala przybliżyć telewizor do miejsca mocowania, a wysunięcie ułatwia przygotowanie innego ustawienia obrazu. Przy planowaniu instalacji uwzględnij szerokość obudowy, położenie złączy i przestrzeń na ruch obu ramion. Zakres odsunięcia jest cechą uchwytu; rzeczywisty dostęp wokół urządzenia zależy również od jego budowy i wybranego miejsca zawieszenia.

Przegubowy układ umożliwia skierowanie ekranu na boki w zakresie ±60°. Możesz dzięki temu dopasować obraz do konkretnego miejsca oglądania, zamiast wyznaczać jedną nieruchomą pozycję telewizora. Ustawienie dobieraj z zachowaniem miejsca przy ścianie oraz zapasu przewodów. Po zmianie położenia sprawdź połączenie szyn z ramą i przebieg kabli przy ramionach.

Pochylenie i końcowe wyrównanie krawędzi

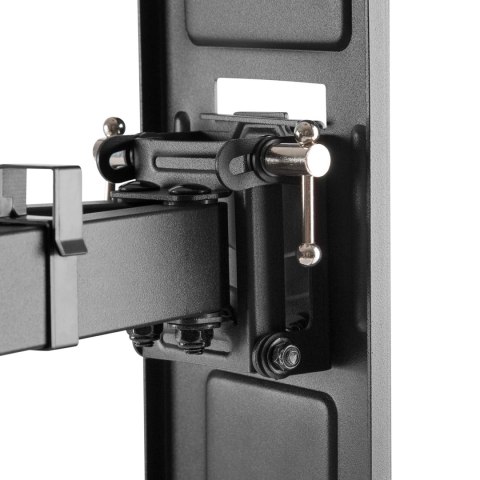

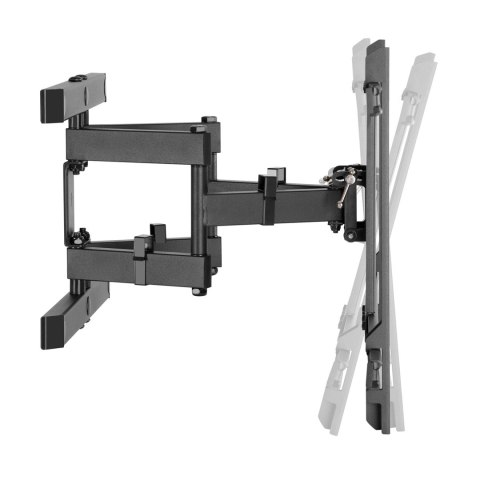

Pochylenie obrazu można regulować od −15° do +3°. Taką zmianę wykorzystasz do skierowania ekranu względem wysokości zawieszenia i pozycji osób oglądających. Instrukcja pokazuje regulację przy połączeniu ramy mocującej z ramionami i zabezpieczenie wybranego ustawienia. Przy regulacji podtrzymuj urządzenie i skontroluj połączenia po zakończeniu.

Osobna korekta poziomu wynosi ±3°. Służy do wyrównania krawędzi telewizora w jego własnej płaszczyźnie po zamontowaniu szyn i zawieszeniu na ramie. Poziomowanie, pochylenie i skierowanie obrazu w bok pełnią różne funkcje. Dobierz je do ustawienia w pokoju i ponownie sprawdź zabezpieczenia urządzenia, zanim zakończysz przygotowanie stanowiska.

Dobór urządzenia na podstawie masy i VESA

Uchwyt obsługuje rozstawy VESA 200×200, 300×200, 300×300, 400×200, 400×300, 400×400 i 600×400 mm. Porównaj te konkretne odległości między otworami z dokumentacją telewizora i jego tylną obudową. Maksymalna masa urządzenia wynosi 60 kg. Sprawdź także wymiary obudowy, sposób mocowania, położenie złączy oraz długości śrub wymagane przez producenta ekranu.

Dwie pionowe szyny mocuje się do odpowiednich gwintów z tyłu urządzenia. Instrukcja przedstawia konfigurację z podkładkami oraz zastosowanie dystansów dla odpowiedniej budowy obudowy. Wybierz śruby pasujące do gwintów i wymaganej głębokości mocowania, zachowując właściwe ustawienie szyn. Otwory i wybrany układ elementów muszą odpowiadać rzeczywistemu telewizorowi.

Przygotowanie ramy i punktów na ścianie

Przed mocowaniem urządzenia składa się poziome profile ramy i łączy je z częścią uchwytu zgodnie z rysunkiem. Do przygotowania punktów na ścianie służy dołączony szablon. Pozwala on przenieść rozmieszczenie otworów przy zachowaniu poziomego ustawienia. Dobierz miejsce do nośności rzeczywistej ściany oraz do wysokości i przestrzeni potrzebnych przy oglądaniu.

Instrukcja rozróżnia instalację do odpowiedniej nośnej konstrukcji drewnianej i do betonu. W wariancie drewnianym pokazano otwory prowadzące o średnicy 6 mm i głębokości 60 mm oraz mocowanie wkrętami z podkładkami. Dla betonu średnica wynosi 12 mm, a głębokość 65 mm; stosuje się także pokazane kołki. Sposób mocowania i części muszą odpowiadać podłożu, a połączenie ze ścianą należy sprawdzić przed zawieszeniem urządzenia.

Zawieszenie na szynach i zabezpieczenie od dołu

Telewizor z przykręconymi szynami zawiesza się na przygotowanej ramie. Podnoszenie i zakładanie urządzenia wykonuj z pomocą drugiej osoby zgodnie z instrukcją. Po osadzeniu górnych zaczepów trzeba zabezpieczyć szyny od dołu za pomocą pokazanych śrub. Sprawdź, czy obie strony urządzenia są prawidłowo osadzone i czy zabezpieczenia zostały dokręcone.

Osłony i przewody przy konstrukcji

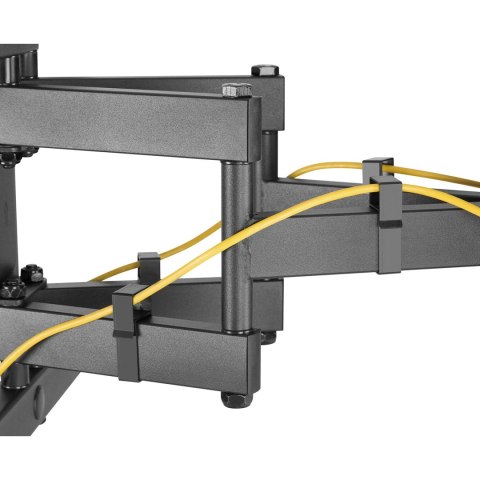

Dołączone osłony zamykają końce profili w miejscach pokazanych na rysunku. Uchwyty przy ramionach pozwalają poprowadzić przewody obrazu i zasilania wzdłuż konstrukcji. Pozostaw zapas potrzebny do wysunięcia oraz zmiany kierunku telewizora, uwzględniając dostęp do złączy. Po ustawieniu pochylenia i odsunięcia sprawdź, czy kable nie napinają się i nie utrudniają ruchu ramion.

Czarne wykończenie i komplet do montażu

Metalowe elementy mają czarną powłokę proszkową. Zestaw obejmuje uchwyt z dwoma ramionami, profile ramy, dwie szyny telewizora, osłony i szablon do wyznaczania otworów. Dołączono śruby do urządzenia, podkładki, dystanse, akcesoria mocowania do ściany oraz klucz imbusowy i instrukcję. Poszczególne części dobiera się do budowy telewizora i właściwego wariantu podłoża.

• Uchwyt ścienny Maclean MC-881 z dwoma ramionami.
• Profile ramy, dwie szyny do telewizora, osłony i szablon montażowy.
• Śruby, wkręty, kołki, podkładki, dystanse i pozostałe elementy mocujące.
• Klucz imbusowy i instrukcja montażu.

Zachowaj instrukcję do kolejnych regulacji i kontroli. Sprawdzaj mocowania oraz gotowość uchwytu do dalszej pracy regularnie, co najmniej raz na trzy miesiące. Poluzowane śruby dokręcaj w razie potrzeby zgodnie z wymaganiami montażu. Po wymianie telewizora ponownie sprawdź jego masę, wymiary, VESA i dobór śrub, a po zmianie ustawienia skontroluj zabezpieczenie szyn oraz przebieg przewodów.

Producent i identyfikacja produktu

Centrumelektroniki.EU Sp. z o.o.
Korfantego 7, 42-600 Tarnowskie Góry, Poland
contact@centrumelektroniki.pl
MC-881

Bezpieczeństwo, montaż i regulacja

• Przed montażem i regulacją zapoznaj się z całą instrukcją MC-881. W razie pytań dotyczących instrukcji lub ostrzeżeń skontaktuj się z dostawcą.
• Nie przekraczaj udźwigu 60 kg. Użycie zbyt ciężkiego urządzenia może spowodować niestabilność, uszkodzenie produktu i obrażenia.
• Przestrzegaj wymagań producenta dotyczących wymiarów telewizora. Sprawdź rozstaw VESA, mocowanie obudowy, gwinty i właściwą długość śrub.
• Uchwyt musi zostać zamocowany dokładnie zgodnie z instrukcją przez osobę o odpowiednich kwalifikacjach. Używaj właściwych narzędzi i wyposażenia ochronnego.
• Wybierz odpowiednią nośną ścianę i sposób instalacji zgodny z jej budową. Podłoże musi bezpiecznie przenosić łączny ciężar urządzenia, uchwytu oraz wszystkich zamocowanych elementów.
• Używaj przewidzianych elementów mocujących i nie dokręcaj śrub z nadmierną siłą. Nieprawidłowy montaż może spowodować uszkodzenie urządzeń i obrażenia.
• Produkt zawiera małe części stwarzające ryzyko zadławienia po połknięciu. Przechowuj części poza zasięgiem dzieci.
• Produkt jest przeznaczony wyłącznie do używania wewnątrz pomieszczeń. Użycie na zewnątrz może doprowadzić do awarii produktu i obrażeń.
• Przed montażem sprawdź kompletność i stan części według listy w instrukcji. W przypadku brakujących lub uszkodzonych elementów skontaktuj się z dostawcą w sprawie ich wymiany.
• Złóż poziome profile ramy i zabezpiecz ich połączenia zgodnie z rysunkiem. Wyznacz punkty mocowania za pomocą szablonu i zachowaj poziome ustawienie części ściennej.
• W wariancie drewnianym użyj właściwej nośnej konstrukcji, otworów prowadzących o średnicy 6 mm i głębokości 60 mm oraz pokazanych wkrętów z podkładkami. W tym wariancie nie stosuje się kołków przewidzianych do betonu.
• W wariancie betonowym przygotuj otwory o średnicy 12 mm i głębokości 65 mm. Zastosuj pokazane kołki, wkręty i podkładki oraz sprawdź połączenie z podłożem przed założeniem telewizora.
• Szyny przykręć do właściwych otworów urządzenia w orientacji wskazanej na rysunku. Dobierz śruby, podkładki i dystanse do obudowy oraz wymagań producenta telewizora; nie stosuj śrub za długich ani za krótkich.
• Podczas podnoszenia i zawieszania telewizora skorzystaj z pomocy drugiej osoby. Po osadzeniu szyn na ramie zabezpiecz je dolnymi śrubami pokazanymi w instrukcji i sprawdź osadzenie obu stron urządzenia.
• Pochylenie, kierunek i korektę poziomu ustawiaj kontrolowanie, podtrzymując urządzenie przy regulacji. Po ustawieniu sprawdź wskazane połączenia i zabezpieczenia.
• Przewody prowadź przy uchwycie z zapasem potrzebnym do ruchu ramion. Po zmianie odsunięcia lub kierunku ekranu sprawdź kable i dostęp do złączy.
• Regularnie sprawdzaj mocowania i gotowość uchwytu do dalszego użytkowania, co najmniej raz na trzy miesiące. Dokręcaj poluzowane śruby w razie potrzeby, aby uniknąć upadku monitora lub telewizora.
