Uchwyt sufitowy do telewizora Maclean MC-803, 50 kg, VESA 600×400, czarny

Maclean MC-803 — telewizor zawieszony pod sufitem

Maclean MC-803 pozwala zamocować telewizor do sufitu i wybrać jego położenie tam, gdzie chcesz oglądać obraz. Przydaje się w pomieszczeniach, w których ustawienie ekranu na meblu lub jego zawieszenie na ścianie ograniczałoby aranżację. Uchwyt jest przeznaczony do jednego telewizora o masie do 50 kg, z odpowiednim rozstawem otworów VESA. Regulowana kolumna, pochylenie i obrót pomagają dopasować pozycję ekranu do miejsca oglądania, a czarne wykończenie tworzy jednolitą oprawę mocowania.

Miejsce dla ekranu nad wybraną częścią pomieszczenia

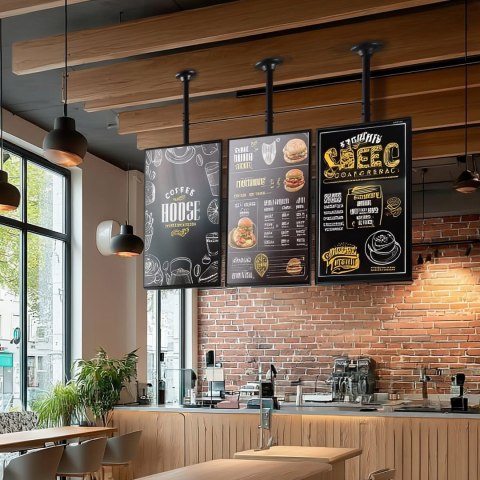

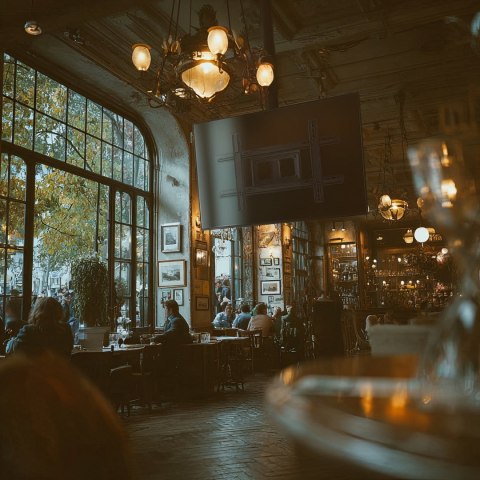

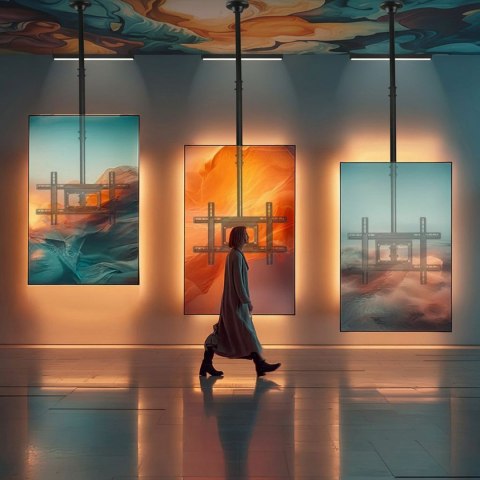

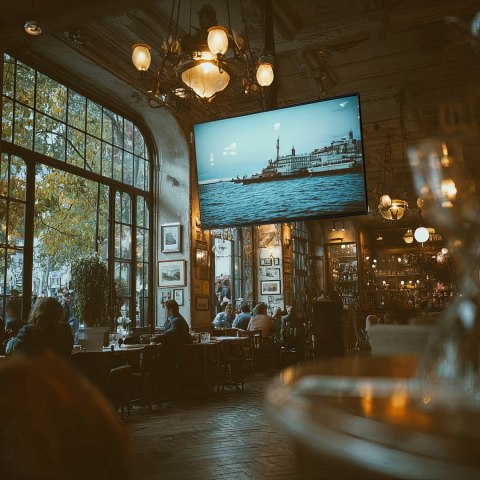

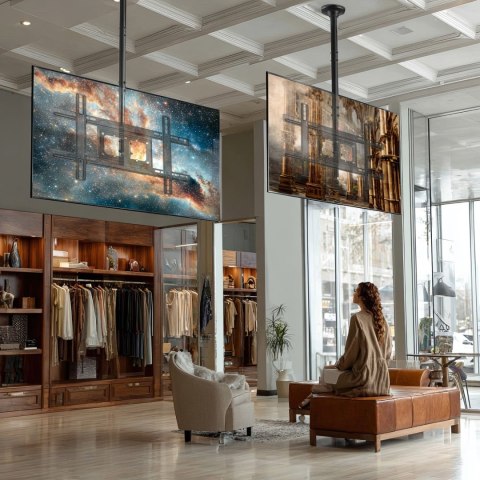

Mocowanie sufitowe umożliwia umieszczenie telewizora nad strefą oglądania, ladą lub stołem bez zajmowania blatu. To praktyczne rozwiązanie do sali spotkań, punktu obsługi albo wnętrza mieszkalnego, w którym chcesz zachować miejsce na pozostałe wyposażenie. Ekran można skierować w stronę osób siedzących przy stole lub oczekujących przed stanowiskiem obsługi. Przy wyborze miejsca uwzględnij konstrukcję sufitu, dostęp do zasilania i źródła obrazu oraz przestrzeń wokół telewizora.

Regulowana długość kolumny

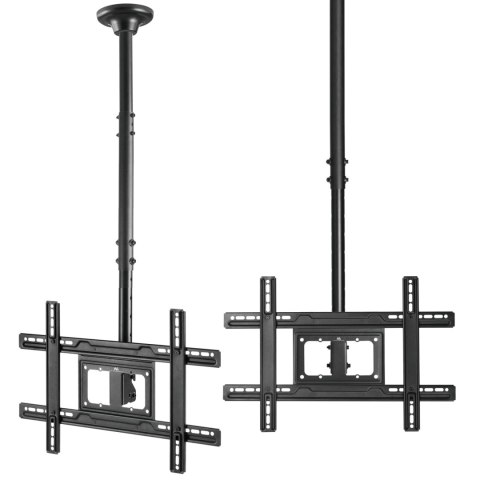

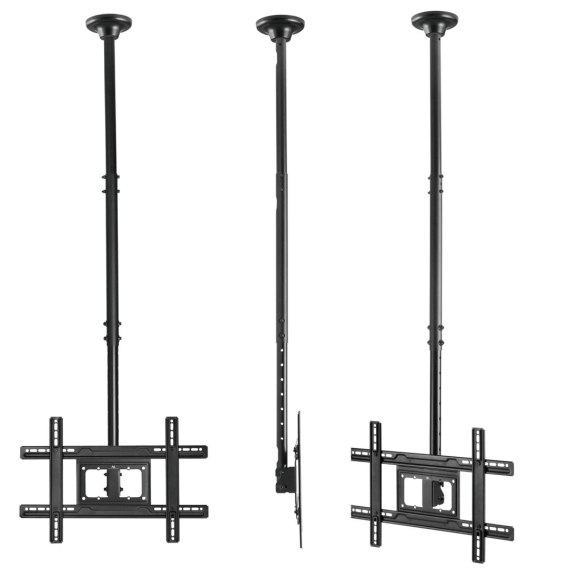

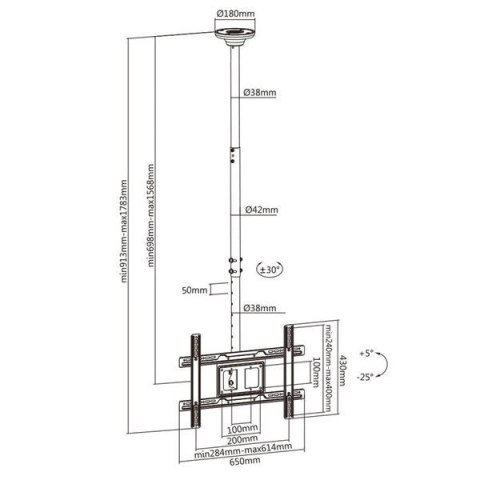

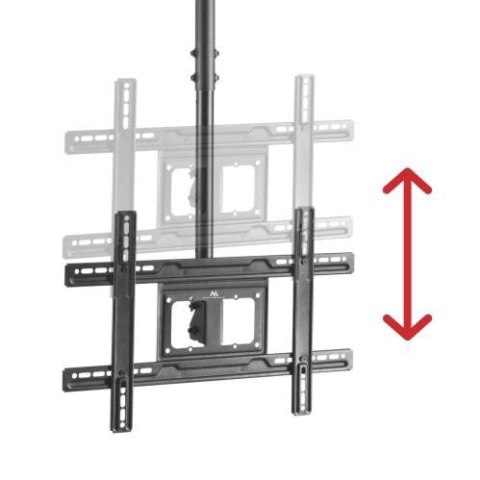

Całkowitą długość uchwytu można ustawić w zakresie 913-1783 mm. Pozwala to dobrać zawieszenie do pomieszczenia i zaplanowanego miejsca dla telewizora. Kolumna składa się z elementów łączonych i zabezpieczanych zgodnie z instrukcją, dzięki czemu wybrane ustawienie stanowi część przygotowania montażu. Położenie samego ekranu zależy również od jego gabarytów i rozmieszczenia otworów mocujących; warto uwzględnić te wymiary przy planowaniu widoczności i wolnej przestrzeni pod telewizorem.

Pochylenie i obrót dopasowane do miejsca oglądania

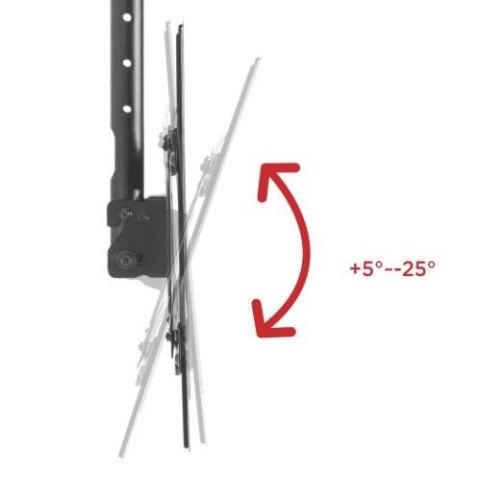

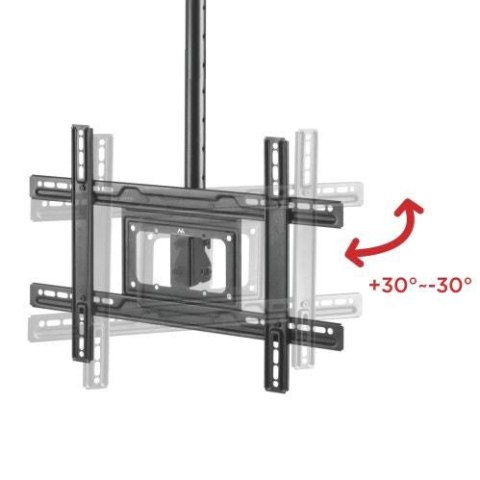

Telewizor można pochylić w zakresie od −25° do +5° oraz obrócić w poziomie do 30° w lewo lub w prawo. Pochylenie pomaga skierować ekran w stronę osób znajdujących się poniżej zawieszenia, natomiast obrót umożliwia dobranie kierunku obrazu względem wybranego miejsca. Ta regulacja przydaje się przy stole konferencyjnym, nad ladą albo podczas dopasowywania ekranu do układu miejsc siedzących w pokoju.

Ustawienie dobiera się ręcznie, z użyciem elementów regulacyjnych pokazanych w instrukcji. Po wybraniu pozycji połączenia muszą zostać odpowiednio dokręcone, a telewizor zabezpieczony. Planując kierunek i pochylenie ekranu, zapewnij miejsce dla jego obudowy oraz przewodów. Dobranie pozycji przed zakończeniem instalacji pozwala uporządkować zarówno ustawienie telewizora, jak i sposób poprowadzenia połączeń.

Dobór telewizora: udźwig i dokładny rozstaw VESA

Przed wyborem MC-803 sprawdź masę telewizora oraz rozstaw jego otworów montażowych. Maksymalny udźwig uchwytu wynosi 50 kg. VESA określa odległość między otworami na tylnej obudowie ekranu, mierzoną w poziomie i pionie. Porównanie konkretnego rozstawu z listą obsługiwanych mocowań pomaga dobrać właściwy uchwyt do urządzenia i przygotować elementy potrzebne do jego zawieszenia.

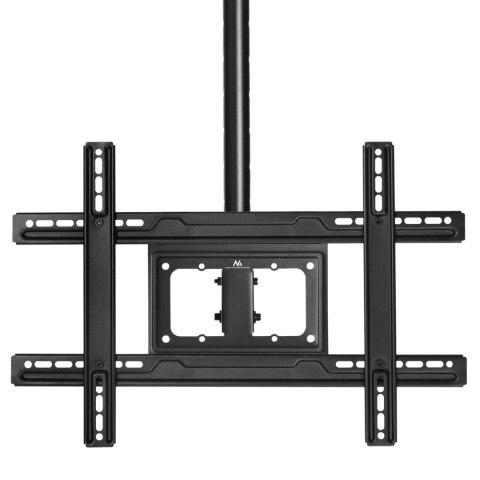

Obsługiwane rozstawy VESA to: 200×200, 300×200, 300×300, 400×200, 400×300, 400×400 i 600×400 mm. Przy doborze śrub uwzględnij budowę tylnej części telewizora, głębokość jego otworów oraz zalecenia producenta ekranu. Podkładki i dystanse pozwalają przygotować mocowanie według wariantów przedstawionych w instrukcji. Prawidłowo dobrane śruby powinny odpowiadać telewizorowi i sposobowi ich zastosowania, a całe mocowanie wymaga sprawdzenia przed zawieszeniem urządzenia.

Metalowa konstrukcja i przewody prowadzone w kolumnie

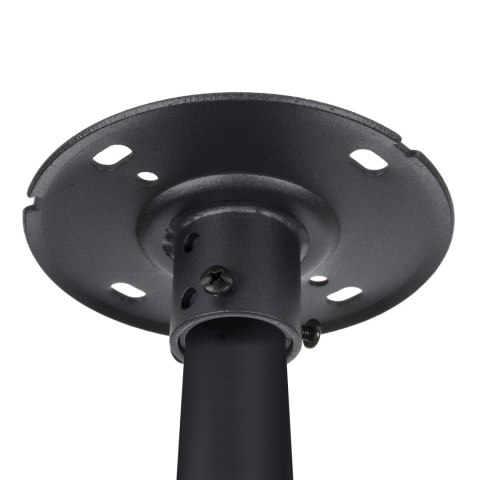

MC-803 ma metalową konstrukcję z czarnym wykończeniem lakierowanym proszkowo. Kolumna łączy mocowanie sufitowe z zespołem do przykręcenia telewizora, a osłona przy suficie porządkuje wygląd miejsca instalacji. Jednolity kolor mocowania dobrze komponuje się z czarną obudową ekranu i przewodami, zachowując spójny wygląd całego zestawu.

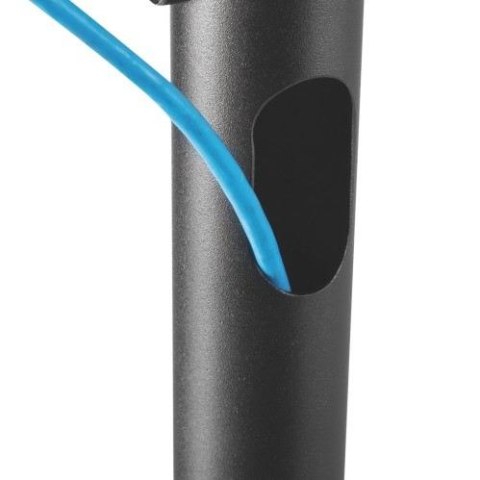

Przewody można prowadzić w kolumnie uchwytu, zgodnie z przebiegiem pokazanym w instrukcji. Pomaga to uporządkować połączenia zasilania i sygnału obrazu przy telewizorze zawieszonym pod sufitem. Długość kabli należy dobrać do ustawienia kolumny i ekranu, pozostawiając zapas potrzebny przy regulacji. Warto zaplanować trasę połączeń jeszcze przed zawieszeniem urządzenia, tak aby przewody i wtyczki miały swobodę w wybranej pozycji.

Wyposażenie potrzebne do przygotowania montażu

W zestawie znajdują się elementy uchwytu sufitowego, mocowanie do telewizora, śruby, nakrętki, podkładki i dystanse. Dołączone są także osłona mocowania przy suficie, klucz imbusowy, klucz płaski oraz polska instrukcja montażu. Komplet elementów należy porównać z rysunkiem części w instrukcji przed rozpoczęciem instalacji. Dobór akcesoriów do telewizora i sposób mocowania do sufitu pozostają częścią przygotowania przeprowadzanego przez fachowca.

• Elementy kolumny i mocowania sufitowego oraz płyta i elementy do przykręcenia telewizora.
• Śruby do telewizora: M5×14, M6×14, M6×30, M8×30 i M8×50.
• Podkładki D5 i D8 oraz dystanse do mocowania ekranu.
• Śruby, nakrętki i podkładki do połączeń konstrukcji; elementy mocowania do sufitu.
• Osłona przy suficie, klucz imbusowy i klucz płaski.
• Instrukcja montażu w języku polskim.

Przygotowanie miejsca i montaż przez fachowca

Uchwyt wymaga nośnego sufitu, który utrzyma telewizor, całe mocowanie i użyte elementy instalacyjne. Montaż powinien wykonać fachowiec z odpowiednimi narzędziami i wyposażeniem ochronnym. Instrukcja pokazuje przygotowanie mocowania sufitowego, łączenie kolumny, przykręcenie elementów do telewizora oraz zabezpieczenie zawieszonego ekranu. Przy podnoszeniu i osadzaniu telewizora potrzebna jest pomoc drugiej osoby. Po zakończeniu instalacji należy sprawdzić połączenia, wybraną pozycję ekranu i ułożenie przewodów, a stan mocowania kontrolować również w trakcie użytkowania.

Producent i identyfikacja produktu

Centrumelektroniki.EU Sp. z o.o.
Korfantego 7, 42-600 Tarnowskie Góry, Poland
contact@centrumelektroniki.pl
MC-803

Bezpieczeństwo i montaż

• Przed montażem i użytkowaniem przeczytaj oraz zrozum całą instrukcję. Wątpliwości dotyczące instalacji wyjaśnij z dostawcą przed rozpoczęciem prac.
• Uchwyt musi być instalowany przez fachowca zgodnie z instrukcją. Używaj odpowiednich narzędzi i wyposażenia ochronnego.
• Powierzchnia mocowania musi utrzymać łączną masę telewizora, uchwytu oraz wszystkich elementów montażowych. Mocuj uchwyt do odpowiedniego nośnego sufitu według rysunków instrukcji.
• Nie przekraczaj maksymalnego udźwigu 50 kg. Sprawdź rozstaw i mocowanie telewizora oraz dobierz elementy zgodnie z wymaganiami urządzenia i pełną instrukcją uchwytu.
• Stosuj dostarczone elementy mocujące zgodnie z instrukcją. Dobierz właściwe śruby do telewizora, podkładki i dystanse; śruby nie mogą być zbyt długie ani zbyt krótkie.
• Dokręcaj śruby bez nadmiernej siły. Zbyt mocne dokręcenie może uszkodzić konstrukcję lub mocowanie.
• Produkt jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń. Używanie na zewnątrz może doprowadzić do uszkodzenia produktu i obrażeń.
• Małe części mogą spowodować zadławienie po połknięciu. Przechowuj je poza zasięgiem dzieci i nie dopuszczaj dzieci do prac montażowych.
• Przed montażem sprawdź kompletność i stan wszystkich części według wykazu. Brakujące lub uszkodzone elementy wyjaśnij z dostawcą i uzyskaj odpowiednie części przed instalacją.
• Przy podnoszeniu i osadzaniu telewizora korzystaj z pomocy drugiej osoby. Zabezpiecz zawieszony ekran całkowicie zgodnie z instrukcją.
• Prowadź przewody zgodnie z przewidzianą trasą, zapewniając długość odpowiednią do ustawienia kolumny i ekranu.
• Regularnie sprawdzaj, czy uchwyt, jego połączenia oraz telewizor pozostają prawidłowo zamocowane i bezpieczne w użytkowaniu, co najmniej raz na trzy miesiące.
