Zestaw Eurokomp E6287: zaciskarka, 5 matryc i ściągacz izolacji w walizce

Zaciskarka z pięcioma matrycami i ściągaczem izolacji

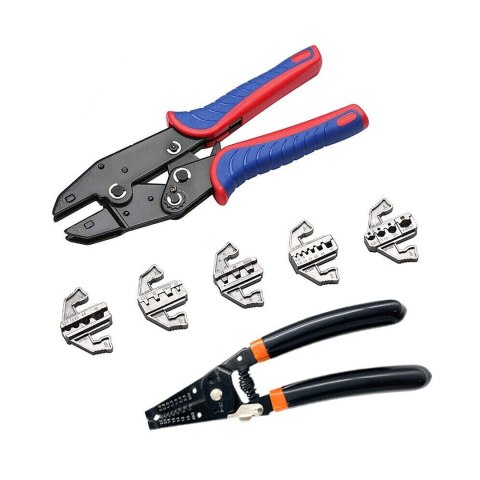

Eurokomp E6287 to zestaw ręcznej zaciskarki, pięciu matryc zaciskowych łącznie oraz oddzielnego ściągacza izolacji. Narzędzia i wkładki mieszczą się w walizce z wkładem piankowym. Zestaw łączy przygotowanie końców przewodów z zaciskaniem różnych rodzajów końcówek kablowych, konektorów i tulejek, dlatego można korzystać z niego przy kolejnych etapach prac montażowych i serwisowych.

Pięć profili do różnych zakończeń przewodów

Wymienne matryce mają różne kształty robocze i zakresy przekrojów. Wybór wkładki zależy od rodzaju końcówki oraz przekroju przewodu. Każdy profil ma własne oznaczenie, co pozwala rozróżnić jego zastosowanie w zestawie i sięgnąć po właściwą matrycę podczas zmiany rodzaju wykonywanego połączenia.

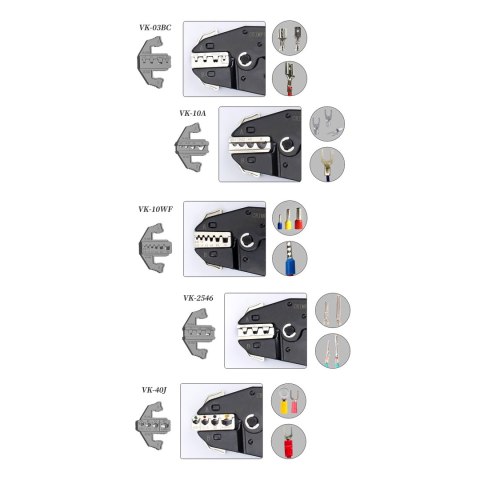

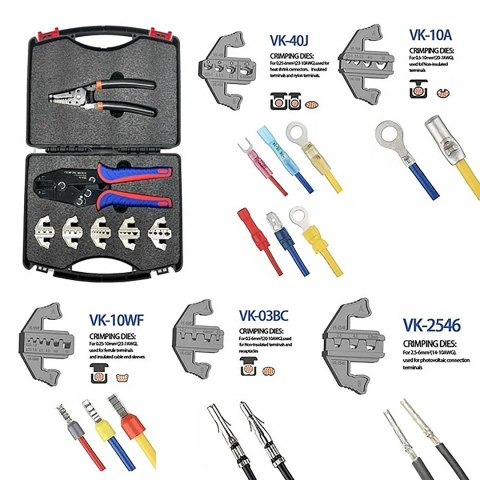

Matryce i ich zastosowania

VK-40J: 0,25-6 mm2 (AWG 23-10); złącza termokurczliwe, końcówki izolowane i końcówki izolowane nylonem.

VK-03BC: 0,5-6 mm2 (AWG 20-10); nieizolowane konektory i gniazda.

VK-10A: 0,5-10 mm2 (AWG 20-7); końcówki nieizolowane.

VK-10WF: 0,25-10 mm2 (AWG 23-7); tulejki końcowe i izolowane zakończenia przewodów.

VK-2546: 2,5-6 mm2 (AWG 14-10); kontakty przyłączeniowe instalacji fotowoltaicznych MC4.

Prace montażowe, serwis i utrzymanie ruchu

Zestaw służy do zaciskania odpowiednio dobranych końcówek na przewodach miedzianych i aluminiowych. Różne profile obejmują zastosowania przy końcówkach kablowych, kontaktach oraz tulejkach i są przeznaczone do prac elektroinstalacyjnych, montażowych i serwisowych w warsztacie, na budowie oraz w utrzymaniu ruchu. Zakresy pięciu wkładek mieszczą się między 0,25 a 10 mm²; konkretny przedział należy dobrać według oznaczenia wybranej matrycy.

Wykonanie narzędzia i organizacja walizki

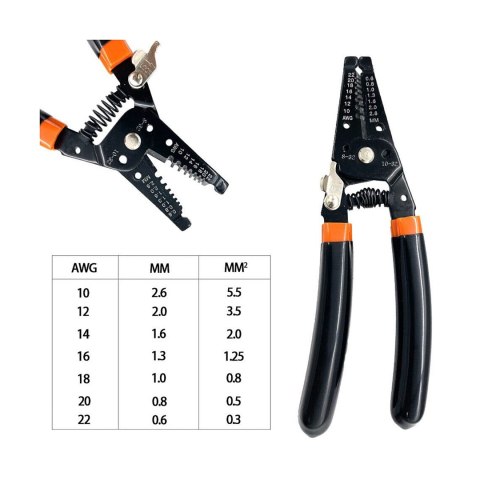

Zaciskarka jest hartowana i czerniona, a jej rękojeść ma gumowane wykończenie. Czerniona powierzchnia służy ochronie przed korozją. Oddzielny ściągacz izolacji uzupełnia wyposażenie do przygotowania przewodu przed założeniem końcówki. Dzięki temu oba narzędzia potrzebne przy tych etapach pracy można przechowywać razem.

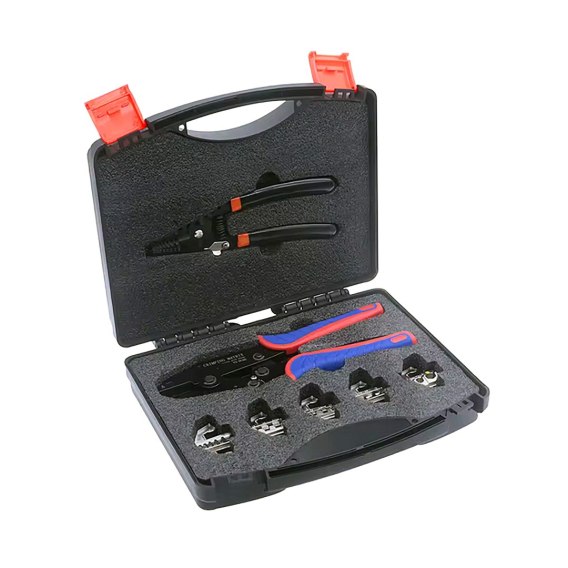

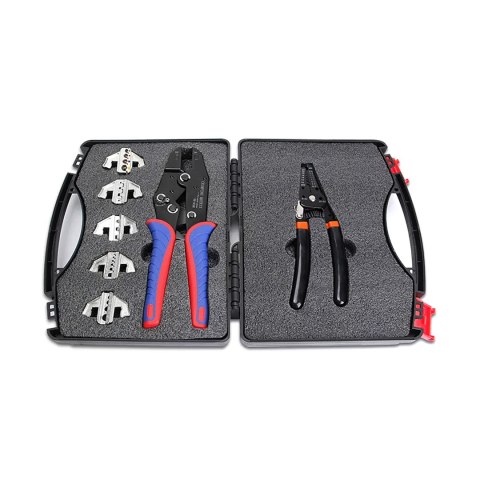

Piankowy wkład walizki ma osobne miejsca na narzędzia oraz matryce. Pozwala odłożyć je w uporządkowany sposób po zakończeniu prac i odnaleźć potrzebny profil przy następnym użyciu. Walizka skupia elementy zestawu w jednym miejscu, zamiast przechowywania luźnych wkładek między pozostałymi narzędziami warsztatowymi.

Zawartość zestawu

• Jedna ręczna zaciskarka.
• Pięć matryc zaciskowych łącznie.
• Jeden oddzielny ściągacz izolacji.
• Walizka z wkładem piankowym.

Dane produktu

• Marka: Eurokomp.
• Model: E6287.
• Oznaczenie producenta: E6287.

Producent i identyfikacja produktu

EUROKOMP BOGDAN SOBIERAŃSKI
Przecznica 51, 59-630 Mirsk, POLAND
biuro@eurokomp.com.pl
E6287

Wskazówki dotyczące bezpiecznego użytkowania

Pracuj wyłącznie przy przewodach odłączonych od napięcia. Trzymaj palce z dala od szczęk zaciskających i elementów tnących. Dobierz styki oraz przekrój przewodu do profilu szczęk. Prace przy instalacjach elektrycznych powierz osobie z odpowiednimi kwalifikacjami. Prace przy instalacjach fotowoltaicznych powierz wykwalifikowanej osobie. Nie rozłączaj złączy pod obciążeniem.
