Aktywna antena TV Cabletech Yagi ANT0634, VHF/UHF, 16 elementów

Kierunkowa antena do instalacji zewnętrznej

Cabletech Yagi ANT0634 jest aktywnym zestawem antenowym do odbioru naziemnej telewizji DVB-T i DVB-T2 oraz sygnałów DAB+. Konstrukcja składa się z 16 elementów i ma 94 cm długości. Kierunkowy układ umożliwia ustawienie anteny odpowiednio do wybranego kierunku odbioru, a osprzęt pozwala przygotować połączenie z instalacją antenową.

Pasma VHF i UHF oraz filtr LTE

Antena obsługuje zakres VHF 174-230 MHz i UHF 470-790 MHz, z kanałami 5-12 oraz 21-60. Obejmuje to pasmo VHF wykorzystywane również przy odbiorze MUX 8. Wbudowany filtr LTE jest elementem toru antenowego. Polaryzacja jest pozioma, a impedancja wynosi 75 Ohm. Dobór miejsca i kierunku ustawienia pozostaje istotny dla warunków odbioru.

Osobny wzmacniacz i zasilacz

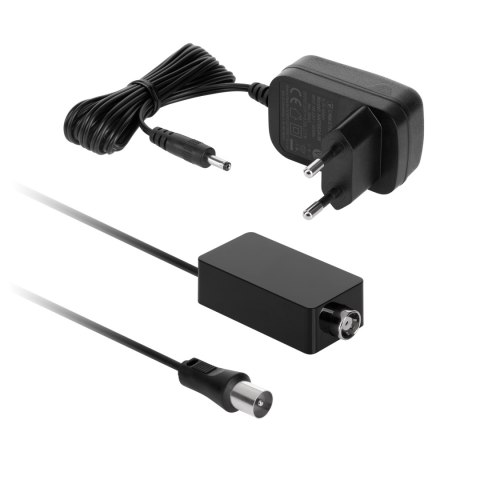

Do zestawu dołączono zewnętrzny wzmacniacz o zysku 20 dB i współczynniku szumów poniżej 3,5 dB. Parametry zysku zestawu podano oddzielnie dla VHF i UHF: 20 dB oraz 25 dB. Zasilacz ma wyjście 5 V DC / 550 mA. Wzmacniacz i zasilacz są przeznaczone do umieszczenia wewnątrz pomieszczenia, z ochroną przed wodą i wilgocią.

Elementy montażowe i przygotowanie połączeń

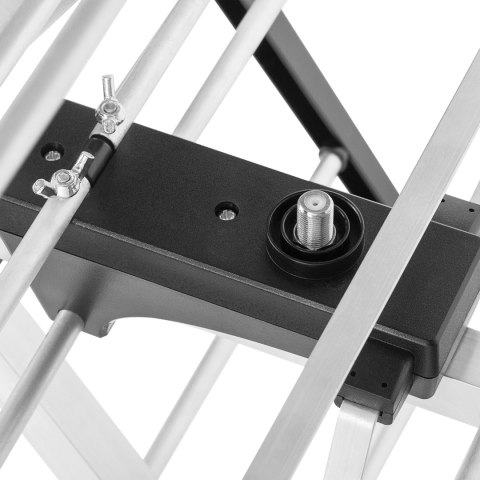

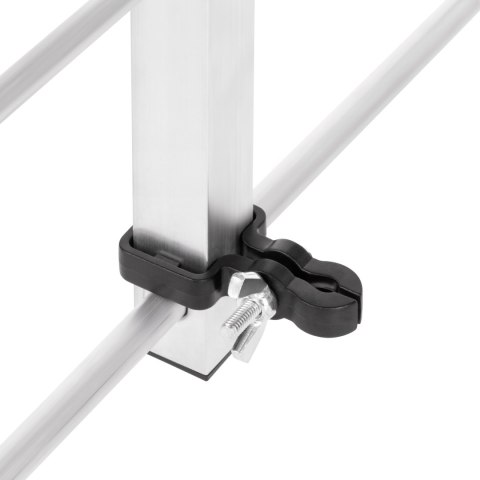

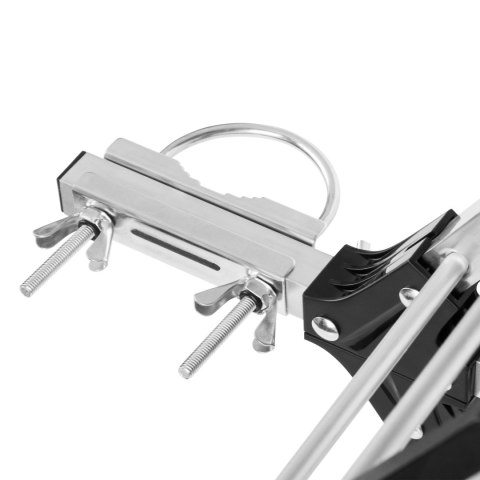

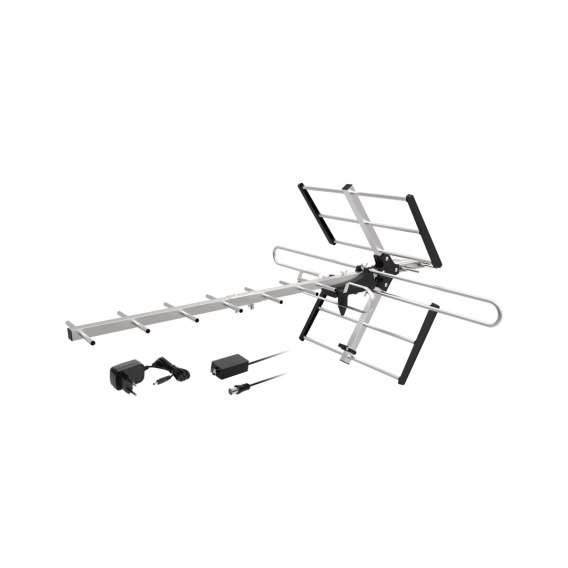

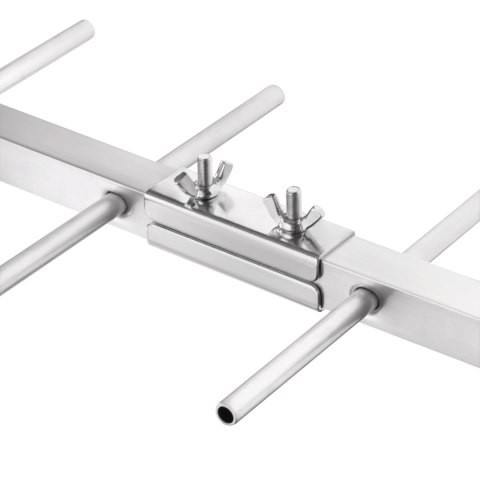

Komplet zawiera antenę, wodoszczelną osłonę połączenia, złącze F, wzmacniacz oraz zasilacz. Obejma i elementy mocujące pozwalają przygotować osadzenie konstrukcji. Montaż należy wykonać zgodnie z instrukcją, z odpowiednimi narzędziami i stabilnym podparciem. Przewody powinny przebiegać tak, aby nie były zgniatane ani przycinane.

Dane techniczne

• Marka: Cabletech
• Kod producenta: ANT0634
• Zakres częstotliwości: (VHF) 174-230 MHz, (UHF) 470-790 MHz
• Zakres: DVB-T / DVB-T2 / DAB+
• Kanały: 5-12; 21-60
• Impedancja: 75 Ohm
• Ilość elementów: 16
• Zysk: (VHF) 20 dB, (UHF) 25 dB
• Stosunek promieniowania przód-tył: 23 dB
• Szerokość wiązki H / V: +/-15°
• Polaryzacja: pozioma
• Długość anteny: 94 cm
• Filtr LTE: tak
• W zestawie: wodoszczelna złączka, złącze F, wzmacniacz, zasilacz
• Zysk (wzmacniacza): 20 dB
• Współczynnik szumów: < 3,5 dB
• Wejście: 100-230 V AC
• Wyjście: 5 V DC / 550 mA

Producent i identyfikacja produktu

LECHPOL ELECTRONICS LESZEK Spółka komandytowa
ul. Garwolińska 1, 08-400 Miętne, POLAND
serwis@lechpol.pl
ANT0634

Wskazówki dotyczące bezpiecznego użytkowania

Przed montażem zapoznaj się z informacjami producenta dotyczącymi podłączenia i użytkowania. Sprawdź antenę, przewody i mocowania; nie używaj uszkodzonych elementów. Poprowadź przewody tak, aby nie były przygniecione ani narażone na wyrwanie. Trzymaj drobne elementy i przewody poza zasięgiem dzieci. Montaż na zewnątrz, zwłaszcza na wysokości, powierz osobie z odpowiednimi kwalifikacjami. Zachowaj bezpieczną odległość od przewodów energetycznych i zapewnij stabilne mocowanie; nie wykonuj montażu podczas burzy. Dobierz zasilanie zgodnie z oznaczeniami urządzenia i informacjami producenta. Zasilacz sieciowy oraz elementy przeznaczone do wnętrz chroń przed wodą i wilgocią. Przed zmianą połączeń odłącz zasilanie. Nie rozbieraj i nie naprawiaj samodzielnie uszkodzonego sprzętu.
