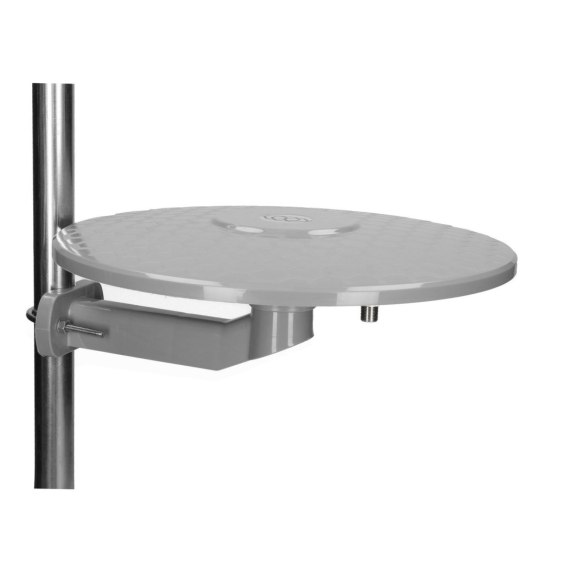

Antena dookólna Wiedyska COMPACT ANT0009G.1, szara, z zasilaczem

Dookólna antena Wiedyska COMPACT

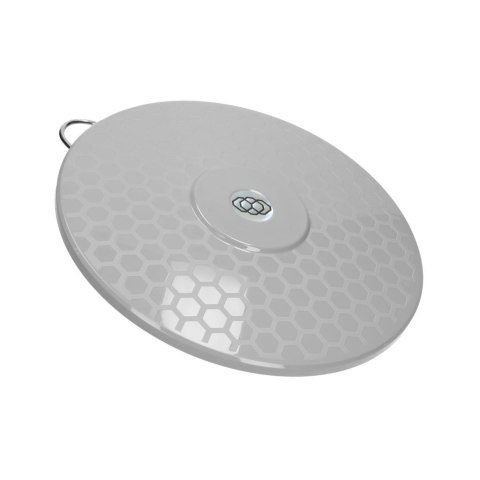

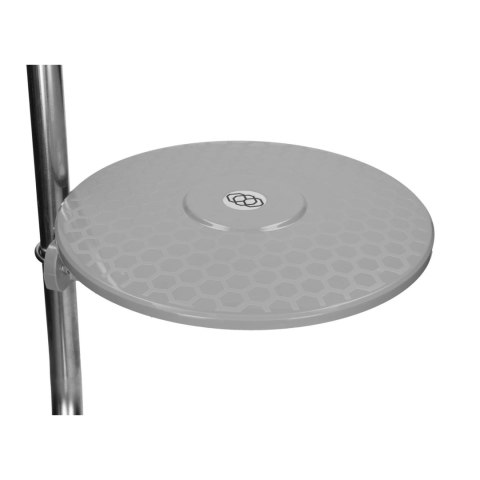

Wiedyska COMPACT ANT0009G.1 to szara aktywna antena do zewnętrznej instalacji telewizji naziemnej. Dookólna charakterystyka w płaszczyźnie poziomej pozwala odbierać sygnał z różnych stron bez kierunkowego ustawiania na jeden nadajnik. Antenę można zamontować na przygotowanym maszcie przy domu, na balkonie lub w innym odpowiednim miejscu instalacji.

VHF i UHF ze wzmacniaczem

Antena pracuje w zakresach VHF 174-230 MHz oraz UHF 470-698 MHz i służy do odbioru programów analogowych oraz DVB-T i DVB-T2. Wbudowany wzmacniacz zapewnia zysk 30-33 dB, przy maksymalnym zysku 44 dB. Impedancja wyjściowa wynosi 75 Ω. Filtr LTE pomaga ograniczyć wpływ sygnałów zakłócających odbiór telewizji.

Obudowa i ustawienie poziome

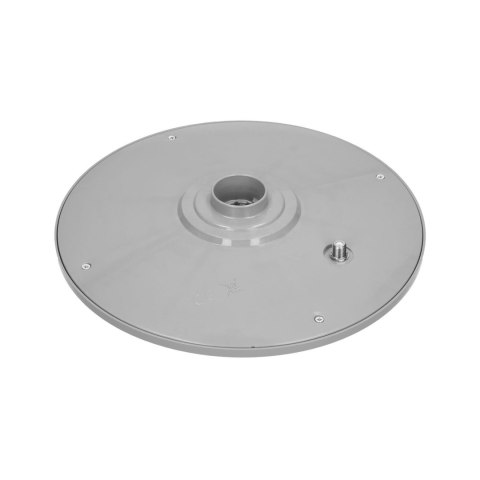

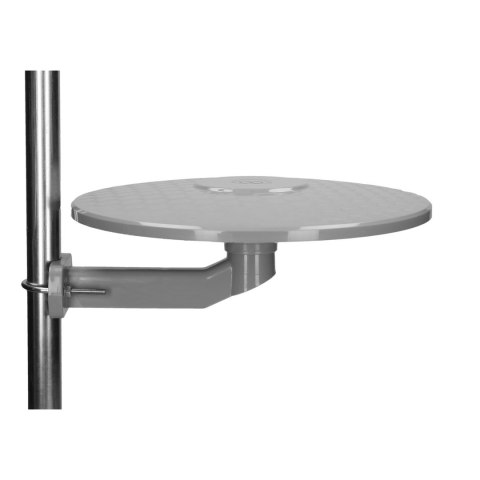

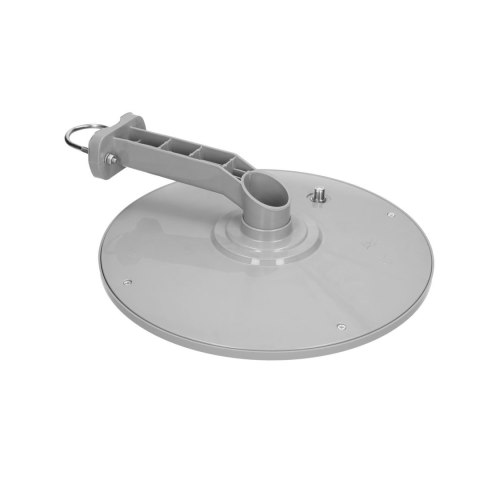

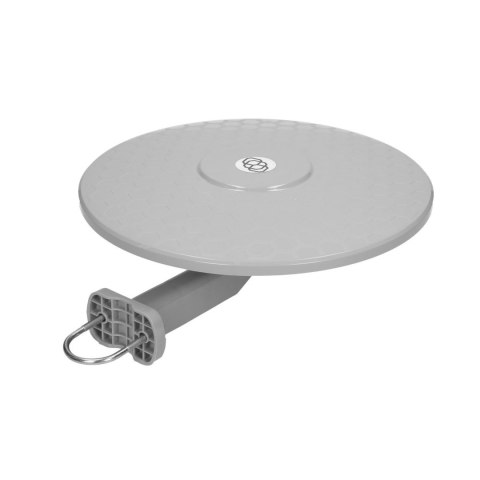

Hermetyczna obudowa została wykonana z polistyrenu wysokoudarowego. Uchwyt i cybant umożliwiają połączenie anteny z masztem. Czaszę należy ustawić poziomo względem ziemi, zachowując polaryzację poziomą. Dookólna konstrukcja upraszcza dobór kierunku, jednak miejsce i wysokość montażu nadal wpływają na odbiór.

Zasilanie przez przewód antenowy

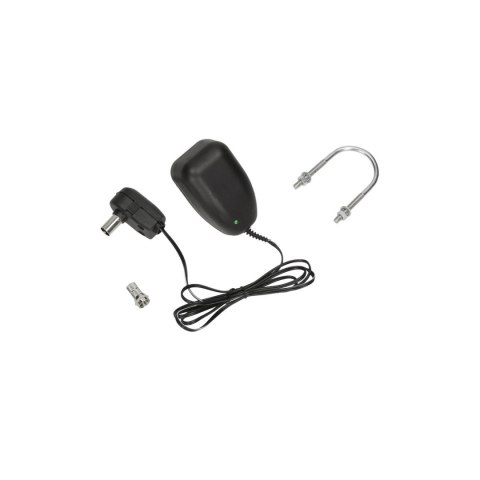

W komplecie znajduje się zasilacz sieciowy 230 V / 12 V z separatorem. Sama antena wymaga 12 V DC i pobiera 10-30 mA; napięcie jest doprowadzane przewodem koncentrycznym. Do połączenia instalacji należy przygotować przewód 75 Ω i zakończyć go złączem F. Montaż i łączenie przewodów trzeba wykonać przy odłączonym zasilaczu, a zasilanie włączyć po zakończeniu połączeń.

Zawartość jednego kompletu

• Jedna szara antena COMPACT ANT0009G.1.

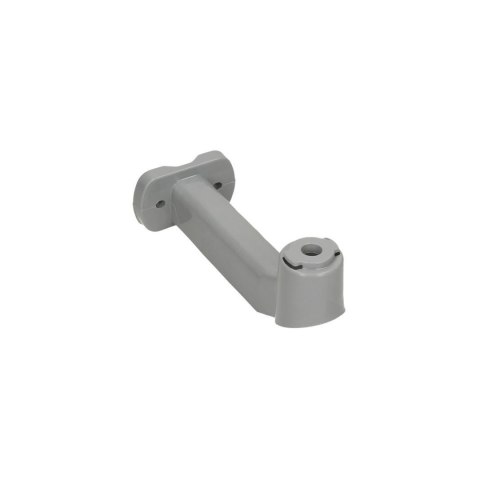

• Uchwyt do masztu i cybant.
• Zasilacz sieciowy 230 V / 12 V z separatorem.
• Złącze F.

Dobór miejsca i odbiornika

Liczba dostępnych programów i jakość odbioru zależą od lokalnego sygnału, miejsca instalacji oraz całego toru antenowego. Antenę należy podłączyć do telewizora lub tunera obsługującego lokalny standard nadawania. To odbiornik odpowiada za dekodowanie programu i format obrazu.

Parametry produktu

• Seria: COMPACT
• Zakres częstotliwości: VHF 174-230 MHz; UHF 470-698 MHz
• Maksymalny zysk energetyczny: 44 dB
• Zasilanie anteny: 12 V DC, 10-30 mA
• Zasilacz w zestawie: Sieciowy 230 V / 12 V z separatorem
• Materiał obudowy: Polistyren wysokoudarowy
• Marka: Wiedyska
• Kod producenta: ANT0009G.1
• Typ anteny: Dookólna
• Polaryzacja: Pozioma
• Zysk energetyczny: 30-33 dB
• Impedancja wyjściowa: 75 Ohm
• Filtr LTE: Tak
• Hermetyczna obudowa: Tak
• Kolor: Szary

Producent i identyfikacja produktu

Wiedyska Sp. z o.o.
ul. Połaniecka 1, 42-209 Częstochowa, Polska
info@antena.com.pl
ANT0009G.1

Wskazówki bezpiecznego użytkowania

Przed montażem przeczytaj instrukcję i upewnij się, że zasilacz jest odłączony od sieci. Zachowaj kolejność montażu. Zamocuj czaszę poziomo względem ziemi, przygotuj odpowiedni przewód koncentryczny i złącze F, następnie połącz antenę, separator oraz odbiornik. Zasilacz podłącz do sieci po zakończeniu wszystkich połączeń. Zużyty sprzęt zbieraj oddzielnie, w odpowiednim punkcie odbioru.
