Konektory oczkowe i rurki Eurokomp E6355, 150 szt., przekroje 6-35 mm²

Konektory oczkowe i rurki Eurokomp E6355, 150 szt., przekroje 6-35 mm²

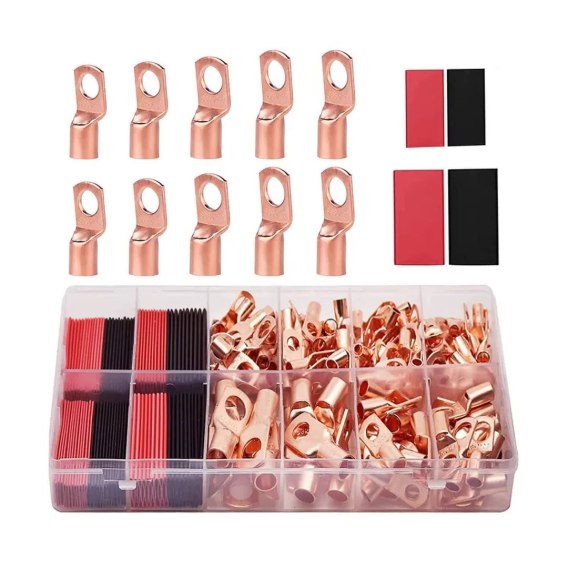

Zestaw Eurokomp E6355 zawiera 70 miedzianych końcówek oczkowych typu SC i 80 rurek termokurczliwych. Łącznie obejmuje 150 elementów uporządkowanych w przezroczystym organizerze. To zestaw do przygotowania zakończeń przewodów, w których potrzebne jest oczko do połączenia śrubowego oraz osłona miejsca zakończenia.

Końcówki mają rurową, nieizolowaną część do osadzenia przewodu i płaskie oczko mocujące. W zestawie znajdują się warianty przeznaczone do przewodów 6, 10, 16, 25 i 35 mm², z otworami M6, M8 lub M10 zależnie od oznaczenia. Pozwala to dobrać końcówkę jednocześnie do przekroju przewodu i punktu przykręcenia.

Dziesięć wariantów końcówek SC

Oznaczenie wariantu łączy wielkość przewodu i otworu montażowego. Przykładowo SC10-8 jest przeznaczona do przewodu 10 mm² i mocowania M8, natomiast SC35-10 do przewodu 35 mm² i mocowania M10. Przed wykonaniem zakończenia dobierz oba parametry do konkretnego miejsca montażu.

Różne wielkości znajdują się w oddzielnych przegródkach. Mniejsze warianty mają większe liczebności, a cały zestaw obejmuje dziesięć kombinacji przekroju i otworu. Szczegółowa rozpiska poniżej ułatwia zaplanowanie liczby zakończeń przed rozpoczęciem pracy.

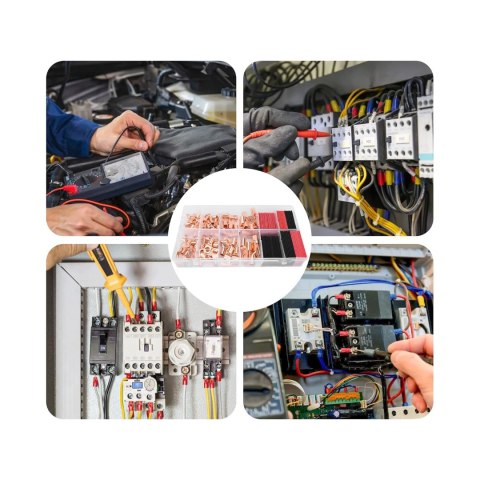

Takie zakończenia stosuje się przy połączeniach akumulatorowych, masowych i car-audio, w układach PV oraz off-grid, a także w szafach sterowniczych i rozdzielczych. Dobór końcówki do danego zastosowania wymaga uwzględnienia przewodu, śruby, obciążenia i warunków montażu.

Czerwone i czarne rurki do osłony zakończeń

Dołączone rurki termokurczliwe pozwalają osłonić miejsce zakończenia przewodu. Dwa kolory pomagają odróżniać przewody i oznaczać połączenia zgodnie z przyjętym sposobem organizacji instalacji. Zestaw zawiera łącznie 80 odcinków rurek.

Końcówki oczkowe są wykonane z miedzi. Przygotowanie połączenia wymaga dobrania odpowiedniej końcówki, właściwego narzędzia do jej zaprasowania i dopasowanej osłony. Organizer ułatwia przechowywanie pozostałych części oraz porównanie wariantów przy kolejnej pracy.

Zawartość zestawu

• 70 miedzianych końcówek oczkowych typu SC.
• 80 rurek termokurczliwych w kolorach czerwonym i czarnym.
• Przezroczysty, zamykany organizer z przegródkami.

Pełna rozpiska 70 końcówek oczkowych

• SC6-6: przewód 6 mm², otwór M6, 11 szt.
• SC6-8: przewód 6 mm², otwór M8, 11 szt.
• SC10-6: przewód 10 mm², otwór M6, 11 szt.
• SC10-8: przewód 10 mm², otwór M8, 11 szt.
• SC16-6: przewód 16 mm², otwór M6, 6 szt.
• SC16-8: przewód 16 mm², otwór M8, 6 szt.
• SC25-6: przewód 25 mm², otwór M6, 5 szt.
• SC25-8: przewód 25 mm², otwór M8, 5 szt.
• SC35-8: przewód 35 mm², otwór M8, 2 szt.
• SC35-10: przewód 35 mm², otwór M10, 2 szt.

Najważniejsze parametry

• Marka: Eurokomp
• Kod producenta: E6355
• Model: E6355
• Materiał końcówek: Miedź twarda; nieizolowane końcówki rurowe typu SC
• Przekroje przewodów: 6, 10, 16, 25 i 35 mm²
• Otwory montażowe: M6, M8, M10
• Liczba końcówek: 70 szt.
• Liczba rurek: 80 szt.
• Kolory rurek: Czerwony i czarny
• Łączna liczba elementów: 150 szt.
• Organizer: Przezroczysty, zamykany, z przegródkami

Producent i identyfikacja produktu

EUROKOMP BOGDAN SOBIERAŃSKI
Przecznica 51, 59-630 Mirsk, POLAND
biuro@eurokomp.com.pl
E6355

Bezpieczne użytkowanie

• Przed pracą zapoznaj się z informacjami producenta dotyczącymi przygotowania zakończeń przewodów. Pracuj po odłączeniu zasilania.
• Końcówkę dobierz do przekroju przewodu i śruby mocującej. Do zaprasowania użyj narzędzia właściwego dla danego rodzaju oraz wielkości końcówki; palce trzymaj z dala od części zaciskających.
• Obciążalność połączenia musi odpowiadać przewodowi, zaciskowi i warunkom instalacji. Przed włączeniem zasilania sprawdź mocowanie końcówki i osłonę miejsca zakończenia.
• Rurki obkurczaj kontrolowanie urządzeniem odpowiednim do materiału, z dala od materiałów łatwopalnych. Nie dotykaj nagrzanych części przed ostygnięciem.
• Prace przy instalacjach elektrycznych powierz osobie z odpowiednimi kwalifikacjami.
