Szybkozłączki Eurokomp NAR0884 (E6079), 75 szt., 2/3/5 portów, organizer

Szybkozłączki Eurokomp NAR0884 (E6079), 75 szt., 2/3/5 portów, organizer

Zestaw Eurokomp NAR0884, z dodatkowym oznaczeniem producenta E6079, zawiera 75 szybkozłączek w trzech wielkościach: z 2, 3 i 5 portami. Różne liczby wejść pozwalają dobrać złączkę do liczby przewodów, które mają utworzyć wspólny punkt połączenia. Całość uporządkowano w przezroczystym, zamykanym organizerze.

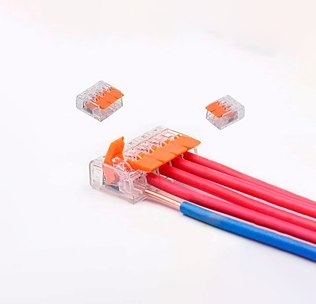

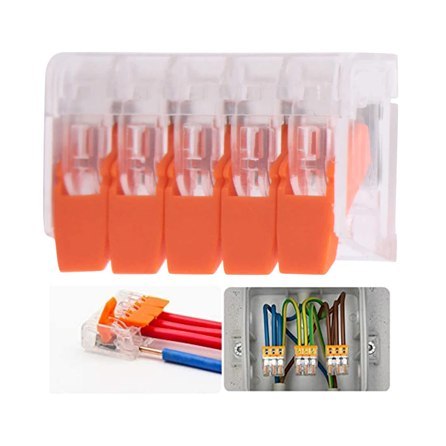

Pomarańczowe dźwignie służą do obsługi zacisku, a przezroczysta obudowa ułatwia ogląd położenia końcówki przewodu. Złączki są przeznaczone do przewodów jednodrutowych i wielodrutowych. Sprawdzają się w pracach przy połączeniach przewodów, gdy potrzebny jest wygodny dostęp do kilku miejsc zaciskowych w jednej obudowie.

Trzy liczby portów i jeden wspólny potencjał

Każda złączka ma jeden wspólny potencjał. Oznaczenie 2, 3 lub 5 portów opisuje liczbę miejsc dla przewodów w danej złączce. Taki podział ułatwia rozplanowanie połączenia i wybór wariantu z odpowiednią liczbą wejść.

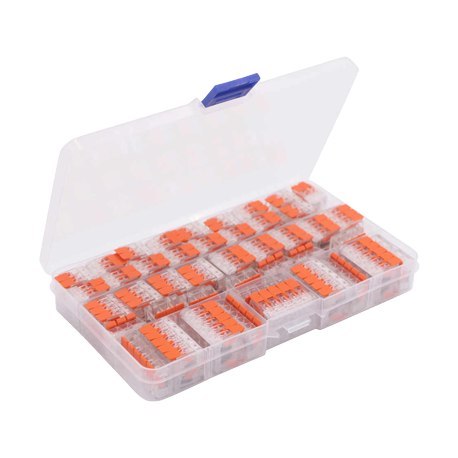

Przegródki organizera oddzielają poszczególne wielkości, dzięki czemu można szybko odszukać potrzebną złączkę. Pudełko z tworzywa sztucznego ma podane wymiary 172 × 98 × 25 mm i mieści się w podręcznym wyposażeniu warsztatowym.

Parametry do doboru złączki

Parametry znamionowe dotyczą samych złączek: napięcie znamionowe EN wynosi 250 V, napięcie udarowe 4 kV, a prąd nominalny 32 A. Obudowę wykonano z PC z oznaczeniem UL94 V-2. Wskazana długość odizolowania końcówki przewodu to około 10 mm.

Przy wyborze połączenia uwzględnij rodzaj i przekrój przewodu, obciążenie oraz warunki konkretnej instalacji. Przezroczysta obudowa pomaga sprawdzić położenie przewodu, a osobne dźwignie ułatwiają dostęp do zacisków.

Złączki są przeznaczone do łączenia przewodów w instalacjach elektrycznych oraz połączeniach nagłośnieniowych, po dobraniu do warunków danego obwodu. Zestaw trzech wielkości ułatwia przygotowanie zarówno prostego połączenia dwóch przewodów, jak i wspólnego punktu dla większej liczby żył.

Zawartość zestawu

• Złączki 2-portowe: 35 szt.
• Złączki 3-portowe: 25 szt.
• Złączki 5-portowe: 15 szt.
• Zamykany organizer z przegródkami.

Najważniejsze parametry

• Marka: Eurokomp
• Kod producenta: NAR0884
• Dodatkowy kod modelu producenta: E6079
• Liczba złączek: 75 szt.
• Złączki 2-portowe: 35 szt.
• Złączki 3-portowe: 25 szt.
• Złączki 5-portowe: 15 szt.
• Rodzaj przewodów: Jednodrutowe lub wielodrutowe
• Liczba potencjałów w jednej złączce: 1
• Napięcie znamionowe złączek EN: 250 V
• Napięcie udarowe złączek: 4 kV
• Prąd nominalny złączek: 32 A
• Długość odizolowania: Około 10 mm
• Materiał styków: Miedź
• Materiał obudowy: PC, UL94 V-2
• Organizer: Zamykane pudełko z przegródkami, 172 × 98 × 25 mm

Producent i identyfikacja produktu

EUROKOMP BOGDAN SOBIERAŃSKI
Przecznica 51, 59-630 Mirsk, POLAND
biuro@eurokomp.com.pl
NAR0884

Bezpieczne użytkowanie

• Przed montażem zapoznaj się z informacjami producenta dotyczącymi podłączenia i użytkowania. Montaż i rozłączanie przewodów wykonuj po odłączeniu zasilania.
• Każda złączka ma jeden wspólny potencjał. Nie umieszczaj w jednej złączce przewodów, które mają pozostać elektrycznie rozdzielone.
• Złączkę dobierz do rodzaju i przekroju przewodów, obciążenia oraz warunków konkretnego obwodu. Przestrzegaj podanej długości odizolowania około 10 mm.
• Przed włączeniem zasilania sprawdź osadzenie przewodów, zamknięcie dźwigni i położenie odsłoniętych końcówek.
• Prace przy instalacjach elektrycznych powierz osobie z odpowiednimi kwalifikacjami.
