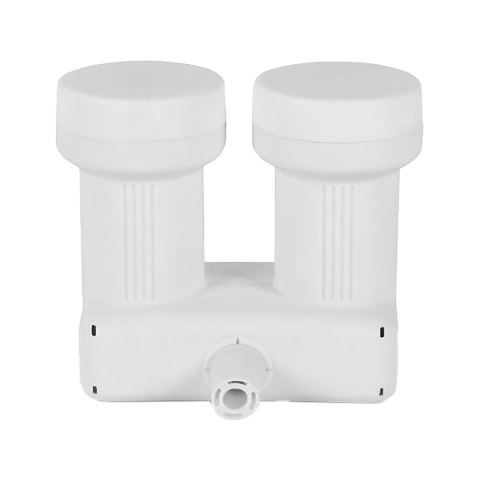

Konwerter satelitarny Opticum Monoblock Single, 40 mm, 10,7-12,75 GHz

Monoblock Single Opticum do anteny satelitarnej

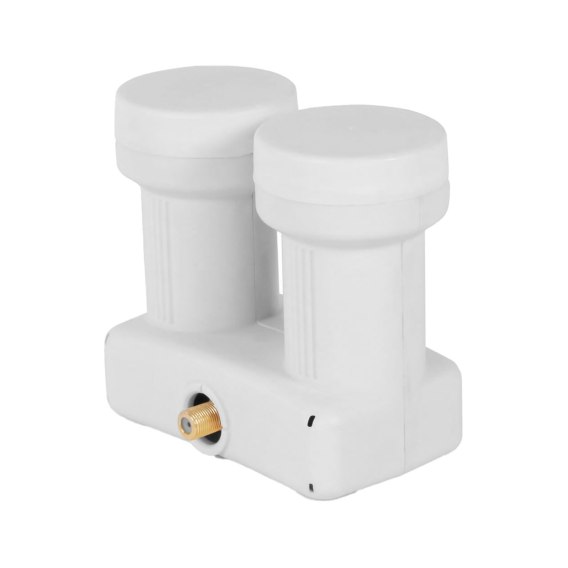

Opticum Monoblock Single łączy dwie części odbiorcze w jednej obudowie i ma pojedyncze wyjście do połączenia z odbiornikiem. To rozwiązanie do instalacji, w której dobiera się wspólny konwerter do odbioru z dwóch pozycji satelitarnych. Ułożenie obu głowic ogranicza liczbę oddzielnych elementów mocowanych przy czaszy.

Dopasowanie do czaszy i wybranych satelitów

Wybierając monoblock, należy sprawdzić zgodność jego geometrii z anteną oraz planowanym układem satelitów. Znaczenie mają również sposób przełączania obsługiwany przez tuner i ustawienia odbiornika. Pojedyncze wyjście należy uwzględnić przy planowaniu połączenia z głowicą tunera; doboru instalacji nie zastępuje sama zgodność średnicy uchwytu.

Zakresy częstotliwości

Zakres wejściowy konwertera wynosi 10,7-12,75 GHz, a zakres wyjściowy 950-2150 MHz. Zastosowano heterodynę 9,75/10,60 GHz, przy podanym współczynniku szumów 0,1 dB. Te parametry pozwalają porównać konwerter z wymaganiami używanego toru satelitarnego.

Mocowanie 40 mm i ustawienie

Konwerter ma szyjkę do uchwytu o średnicy 40 mm. Po osadzeniu trzeba dobrać ustawienie anteny oraz skręcenie konwertera tak, aby odpowiadały miejscu montażu i konfiguracji instalacji. Przewód poprowadź z miejscem na łagodny łuk i zabezpiecz połączenie zewnętrzne przed wilgocią zgodnie z informacjami producenta.

Dane techniczne

• Marka: Opticum
• Kod producenta: URZ0512
• Częstotliwość wejściowa: 10,7 - 12,75 GHz
• Częstotliwość wyjściowa: 950 - 2150 MHz
• Częstotliwość heterodyny: 9,75 / 10,60 GHz
• Współczynnik szumów: 0,1 dB
• Średnica uchwytu konwertera: 40 mm

Producent i identyfikacja produktu

AX TECHNOLOGY SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ SPÓŁKA KOMANDYTOWA
Słoneczny Sad 4H, 72-002 Dołuje POLAND
biuro@axtechnology.eu
URZ0512

Wskazówki dotyczące bezpiecznego użytkowania

Przed montażem zapoznaj się z informacjami producenta dotyczącymi instalacji i użytkowania konwertera. Montaż anteny i konwertera, zwłaszcza na wysokości, powierz wykwalifikowanemu instalatorowi. Nie wykonuj montażu podczas burzy ani przy silnym wietrze; zachowaj bezpieczną odległość od przewodów energetycznych. Przed podłączeniem lub zmianą przewodów odłącz od zasilania odbiornik oraz inne urządzenia zasilające instalację. Sprawdź przewody i złącza; nie używaj uszkodzonych elementów i nie zwieraj żyły środkowej z ekranem. Zapewnij stabilne mocowanie, a połączenia zewnętrzne zabezpiecz przed wilgocią zgodnie z informacjami producenta. Nie otwieraj obudowy konwertera.
