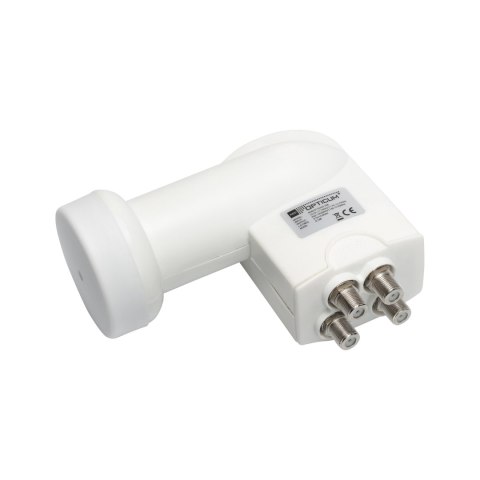

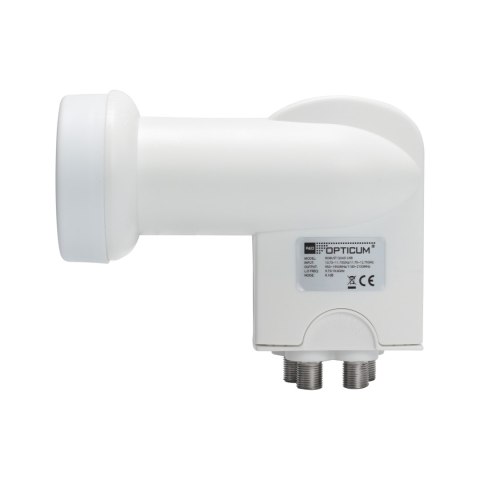

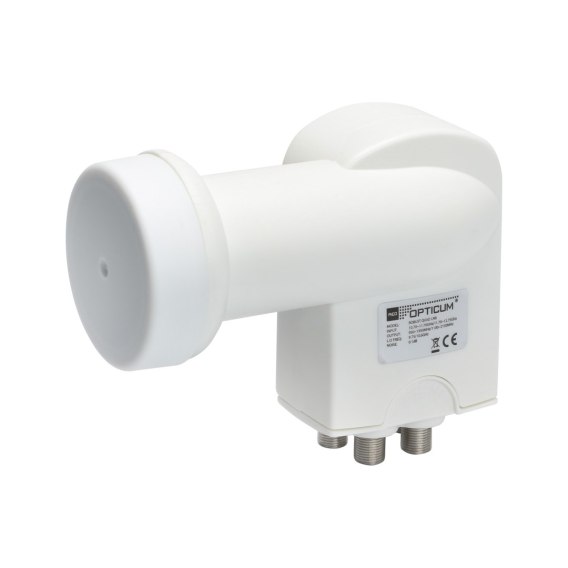

Konwerter satelitarny Opticum Red Robust Quad, 0,1 dB, uchwyt 40 mm

Opticum Red Robust Quad do kilku punktów odbioru

Opticum Red Robust Quad jest konwerterem satelitarnym z oddzielnymi wyjściami do bezpośredniego połączenia z tunerami. Można zaplanować instalację z czterema odbiornikami jednogłowicowymi albo z dwoma urządzeniami dwugłowicowymi. Przy doborze urządzeń należy zliczyć potrzebne głowice odbiorcze, ponieważ odbiornik z kilkoma tunerami może wymagać więcej niż jednego przewodu.

Niezależne przewody do tunerów

W układzie Quad przewody prowadzi się od wyjść konwertera do poszczególnych tunerów. Taka konfiguracja pozwala przygotować osobne połączenia dla pokojów lub urządzeń, zamiast współdzielić jedno wyjście między zwykłymi wejściami odbiorników. Przed montażem warto oznaczyć trasy przewodów oraz sprawdzić zgodność wejść antenowych używanego sprzętu.

Pasmo Ku i polaryzacja liniowa

Konwerter obsługuje częstotliwości 10,7-12,75 GHz oraz polaryzację liniową H/V. Podany współczynnik szumów wynosi 0,1 dB. Są to dane techniczne do porównania elementów toru odbiorczego; końcowy odbiór zależy także od czaszy, ustawienia anteny, przewodów i warunków w miejscu instalacji.

Mocowanie i osłona przyłączy

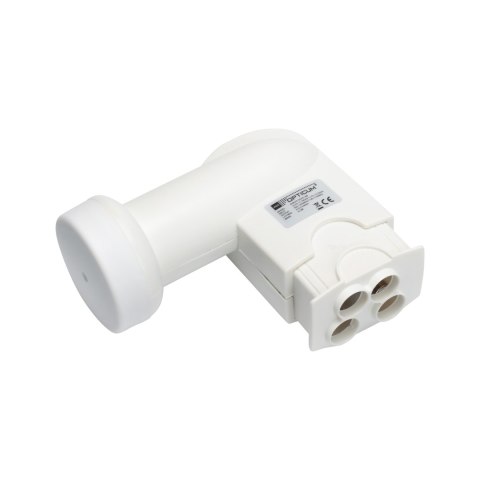

Średnica uchwytu wynosi 40 mm. Obudowa ma przesuwaną osłonę strefy złączy, widoczną również w położeniu odsłaniającym przyłącza. Przy montażu należy pozostawić miejsce na wyprowadzenie przewodów i prawidłowe ustawienie osłony. Złącza i kable zewnętrzne wymagają zabezpieczenia odpowiedniego do warunków instalacji.

Dane techniczne

• Marka: Opticum
• Kod producenta: URZ0627
• Współczynnik szumów: 0,1 dB
• Polaryzacja: linear H/V
• Zakres częstotliwości: od 10,7 GHz do 12,75 GHz
• Średnica uchwytu: 40 mm

Producent i identyfikacja produktu

AX TECHNOLOGY SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ SPÓŁKA KOMANDYTOWA
Słoneczny Sad 4H, 72-002 Dołuje POLAND
biuro@axtechnology.eu
URZ0627

Wskazówki dotyczące bezpiecznego użytkowania

Przed montażem zapoznaj się z informacjami producenta dotyczącymi instalacji i użytkowania konwertera. Montaż anteny i konwertera, zwłaszcza na wysokości, powierz wykwalifikowanemu instalatorowi. Nie wykonuj montażu podczas burzy ani przy silnym wietrze; zachowaj bezpieczną odległość od przewodów energetycznych. Przed podłączeniem lub zmianą przewodów odłącz od zasilania odbiornik oraz inne urządzenia zasilające instalację. Sprawdź przewody i złącza; nie używaj uszkodzonych elementów i nie zwieraj żyły środkowej z ekranem. Zapewnij stabilne mocowanie, a połączenia zewnętrzne zabezpiecz przed wilgocią zgodnie z informacjami producenta. Nie otwieraj obudowy konwertera.
