Uchwyt biurkowy do monitora Maclean MC-690N 13-27″, 8 kg, czarny

Maclean MC-690N - monitor na regulowanym ramieniu biurkowym

Maclean MC-690N pozwala zamontować monitor nad blatem i dopasować jego położenie do stanowiska pracy. Kompletny uchwyt obejmuje kolumnę, przegubowe ramię, płytkę VESA oraz mocowanie do biurka. Jest przeznaczony do jednego ekranu 13-27″ o masie do 8 kg, z rozstawem VESA 75×75 lub 100×100 mm. Czarna konstrukcja sprawdzi się przy biurku komputerowym, stole roboczym albo domowym stanowisku, gdy chcesz samodzielnie dobrać wysokość i odległość monitora.

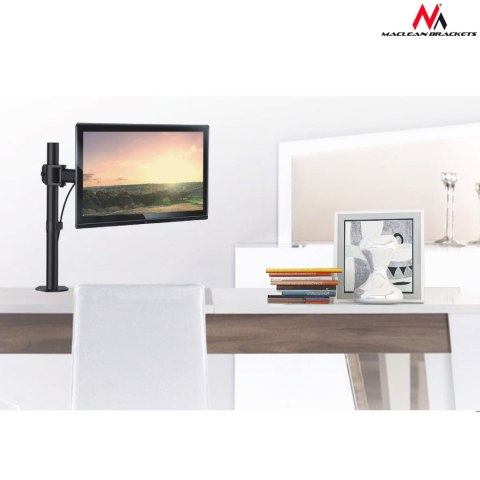

Więcej miejsca na blacie i ekran w wybranym położeniu

Po przeniesieniu monitora na ramię miejsce zajmowane przez jego podstawę można przeznaczyć na klawiaturę, notatki lub inne rzeczy potrzebne przy pracy. Przeguby umożliwiają przybliżenie ekranu, odsunięcie go i skierowanie w odpowiednią stronę. Przy przygotowaniu stanowiska możesz dzięki temu uwzględnić pozycję fotela, ustawienie klawiatury oraz miejsce, z którego chcesz patrzeć na obraz. Uchwyt mocuje się do blatu, więc jego położenie planujesz razem z układem całego biurka.

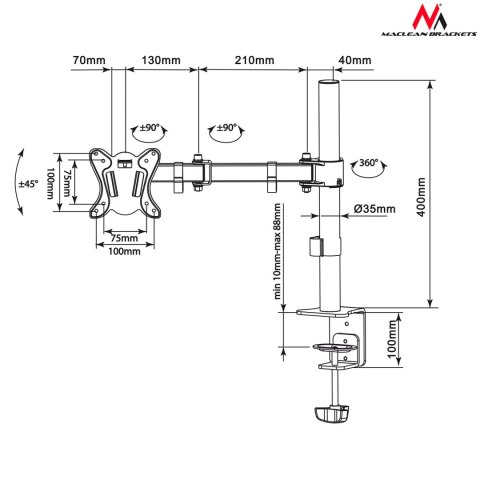

Wysokość ramienia dobiera się przez ustawienie jego obejmy na kolumnie i dokręcenie mocowania. Kolumna ma wysokość 400 mm; jest to wymiar samego elementu konstrukcyjnego, a położenie ekranu zależy także od ustawienia obejmy i rozmieszczenia otworów VESA w monitorze. Regulacja przy kolumnie oraz przeguby ramienia pozwalają przygotować ustawienie przed rozpoczęciem pracy. Po zmianie pozycji należy sprawdzić mocowanie i stabilność całego zestawu.

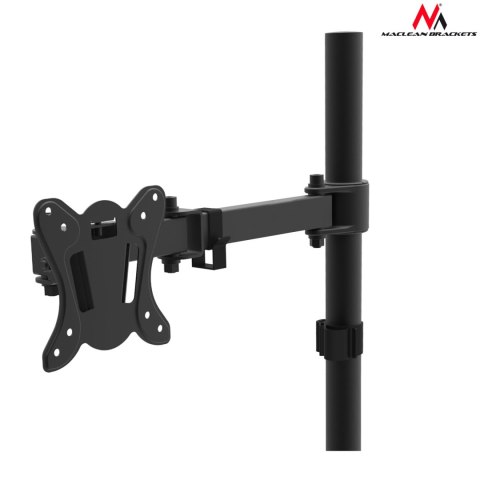

Nachylenie i obrót ramienia przy kolumnie

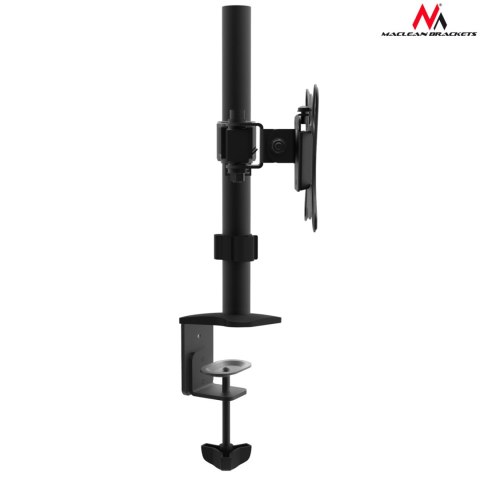

Głowica pozwala pochylić monitor w zakresie od −45° do +45°. Taką regulację można wykorzystać do skierowania obrazu w stronę użytkownika przy wybranej wysokości montażu. Ramię może obracać się wokół kolumny w zakresie 360°, a jego przeguby umożliwiają zmianę odległości ekranu od osi mocowania. Przy wyborze pozycji uwzględnij miejsce na obudowę monitora, inne przedmioty na biurku oraz przewody podłączone do złączy.

Regulacje wykonuje się przy użyciu połączeń i śrub pokazanych w instrukcji. Ustawienie wysokości na kolumnie, ułożenie przegubów i pochylenie głowicy pełnią różne funkcje: pierwsze wyznacza położenie ramienia nad blatem, drugie zmienia odsunięcie i kierunek, a trzecie kąt patrzenia na ekran. Pozwala to dopasować monitor do przygotowanego stanowiska bez przestawiania samego biurka. Po zakończeniu ustawiania zabezpiecz połączenia zgodnie z instrukcją.

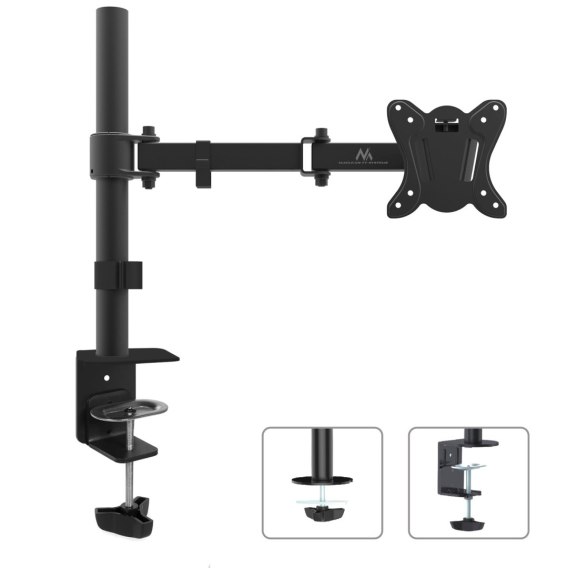

Dwa sposoby mocowania do blatu

Zacisk umożliwia zamontowanie uchwytu przy odpowiedniej krawędzi biurka bez wykonywania otworu w blacie. Drugi wariant wykorzystuje otwór w biurku, na przykład istniejący otwór przeznaczony na przewody, oraz dołączoną płytkę mocującą i podkładkę. W obu konfiguracjach instrukcja podaje grubość blatu od 10 do 88 mm. Dobierz sposób instalacji do budowy mebla i dostępnego miejsca na elementy dociskające od spodu.

Przy montażu zaciskowym kolumnę łączy się z elementem zacisku, a następnie ustawia całość na krawędzi blatu i dokręca docisk. W konfiguracji przez otwór wykorzystuje się element mocujący przełożony przez blat, płytkę podstawy oraz podkładkę pokazaną na rysunku. Miejsce montażu powinno być odpowiednie do przenoszenia obciążenia uchwytu i monitora. Przed wyborem punktu sprawdź również dostęp pod blatem oraz wolną przestrzeń dla ramienia.

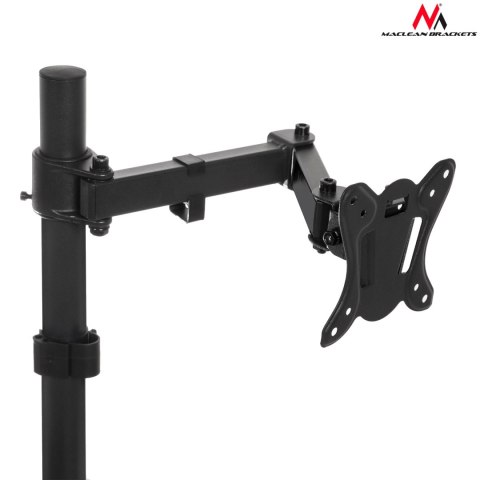

Płytka VESA przygotowana poza ramieniem

Uchwyt obsługuje dwa konkretne rozstawy VESA: 75×75 i 100×100 mm. Porównaj odległości między otworami z tyłu monitora z jego dokumentacją, sprawdź masę oraz wymagania dotyczące śrub montażowych. Udźwig wynosi maksymalnie 8 kg, a przewidziana wielkość ekranu to 13-27″. Samo dopasowanie przekątnej nie zastępuje sprawdzenia VESA, masy i sposobu mocowania obudowy.

Zdejmowana płytka VESA pozwala najpierw przykręcić ją do tylnej części monitora, zachowując właściwe ułożenie góry ekranu. Po przygotowaniu monitora płytkę wsuwa się do gniazda na końcu ramienia i zabezpiecza górną śrubą. Śruby oraz podkładki należy dobrać zgodnie z instrukcją i wymaganiami monitora. Prawidłowe zabezpieczenie płytki jest częścią montażu całego zestawu, także wtedy, gdy później zmieniasz położenie ramienia.

Przewody ułożone przy ramieniu i kolumnie

Dołączone klipsy służą do prowadzenia kabli przy ramieniu oraz kolumnie. Dzięki temu połączenia obrazu i zasilania można ułożyć wzdłuż konstrukcji, zamiast pozostawiać je swobodnie na całym stanowisku. Podczas ustawiania monitora przewody muszą mieć zapas odpowiedni do wybranej odległości i położenia przegubów. Po zakończeniu montażu sprawdź przebieg kabli oraz dostęp do złączy urządzenia.

Konstrukcja i komplet wyposażenia

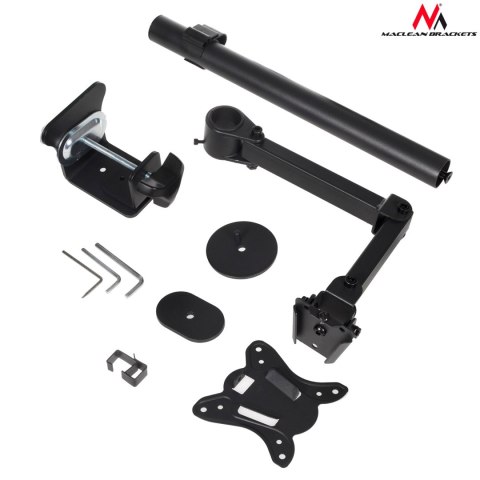

Konstrukcja łączy stal, aluminium formowane ciśnieniowo oraz elementy z tworzywa. Czarne wykończenie jest lakierowane proszkowo. W zestawie znajdują się kolumna, przegubowe ramię, zdejmowana płytka VESA, części zacisku, płytka i podkładka do montażu przez otwór oraz klipsy do kabli. Dołączono również śruby mocujące monitor, podkładki, klucze imbusowe 3, 4 i 5 mm oraz polską instrukcję montażu.

• Kompletny uchwyt biurkowy Maclean MC-690N do jednego monitora.
• Elementy mocowania zaciskowego i mocowania przez otwór w blacie.
• Płytka VESA, klipsy kablowe oraz zestaw śrub i podkładek.
• Klucze imbusowe 3, 4 i 5 mm oraz instrukcja montażu.

Po zamontowaniu monitora sprawdź stabilność kolumny, ramienia i płytki VESA. Regularna kontrola połączeń i dokręcanie poluzowanych śrub są potrzebne także podczas dalszego użytkowania. Zachowaj instrukcję, aby przy zmianie miejsca montażu lub monitora ponownie przygotować właściwą konfigurację mocowania. Każde kolejne urządzenie musi odpowiadać wymaganiom uchwytu dotyczącym masy, wymiarów oraz VESA.

Producent i identyfikacja produktu

Centrumelektroniki.EU Sp. z o.o.
Korfantego 7, 42-600 Tarnowskie Góry, Poland
contact@centrumelektroniki.pl
MC-690N

Bezpieczeństwo i montaż

• Montaż i regulacje wykonuj zgodnie z całą instrukcją danego uchwytu. Przed instalacją sprawdź właściwy wariant mocowania do biurka.
• Nie przekraczaj udźwigu 8 kg ani wymagań producenta dotyczących rozmiaru i mocowania ekranu. Sprawdź zgodność VESA 75×75 lub 100×100 mm oraz wymagania monitora. Przekroczenie dopuszczalnego obciążenia może spowodować poważne obrażenia lub uszkodzenie mienia.
• Zamontuj uchwyt na odpowiednim biurku lub stole zgodnie z instrukcją producenta. Dla zacisku i montażu przez otwór wymagana grubość blatu wynosi 10-88 mm.
• W wariancie zaciskowym połącz kolumnę z właściwą częścią zacisku, ustaw mocowanie na krawędzi blatu i dokręć docisk zgodnie z rysunkiem.
• W wariancie przez otwór przygotuj mocowanie z elementów pokazanych w instrukcji. Użyj płytki podstawy oraz podkładki i dokręć mocowanie pod blatem.
• Zamontuj klipsy kablowe i nasuń ramię na kolumnę. Wybierz wysokość obejmy i dokręć jej połączenie zgodnie z instrukcją.
• Przykręć płytkę VESA do monitora z zachowaniem właściwego kierunku góry ekranu. Użyj odpowiednich śrub i podkładek; długość śrub nie może być zbyt duża ani zbyt mała względem gwintów urządzenia.
• Wsuń przygotowaną płytkę z monitorem do gniazda ramienia i dokręć górną śrubę zabezpieczającą. Sprawdź połączenie przed rozpoczęciem użytkowania.
• Regularnie sprawdzaj mocowania kolumny, ramienia i ekranu oraz dokręcaj poluzowane śruby w razie potrzeby, aby uniknąć upadku monitora.
