Uchwyt do projektora Cabletech UCH0101-1, ścienny i sufitowy, do 20 kg

Projektor na ścianie lub suficie

Cabletech UCH0101-1 umożliwia zamocowanie projektora do ściany albo do sufitu. Maksymalne obciążenie wynosi 20 kg. Konstrukcja sprawdzi się przy przygotowaniu stałego miejsca projekcji w sali spotkań lub w domowym zestawie z projektorem.

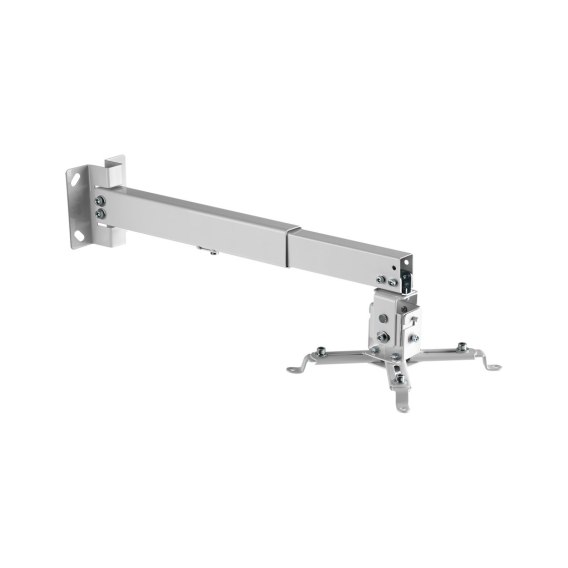

Wysięg dopasowany do sposobu montażu

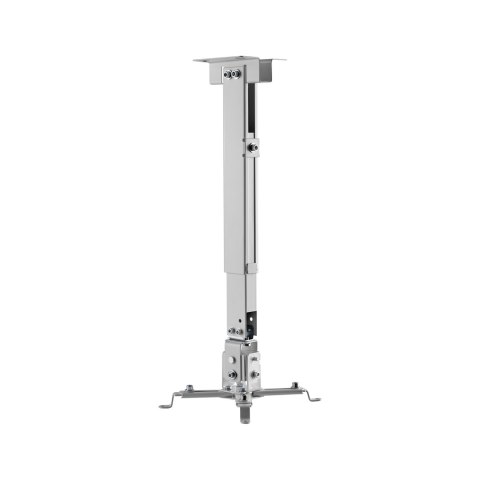

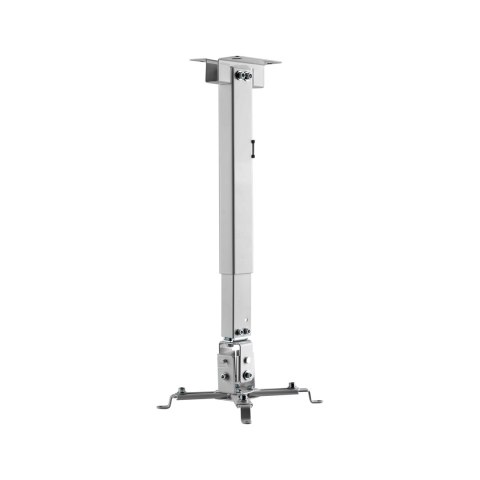

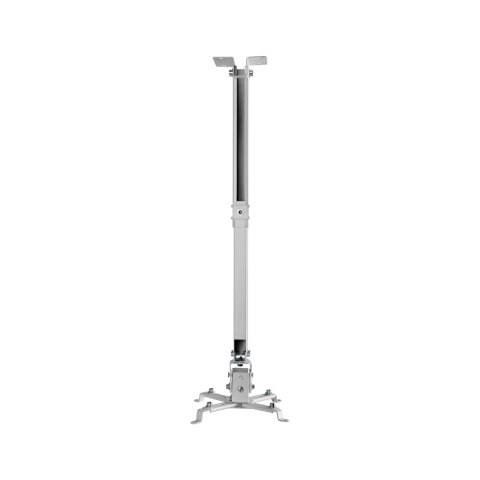

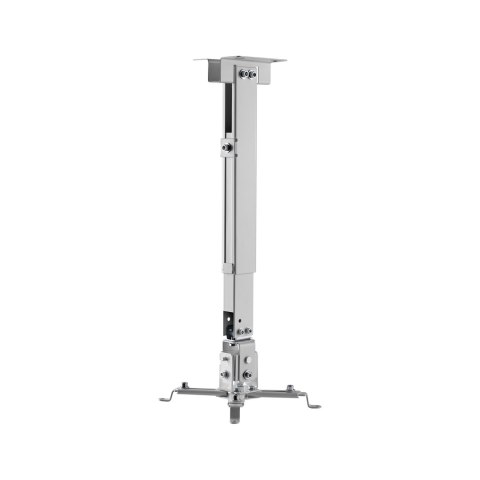

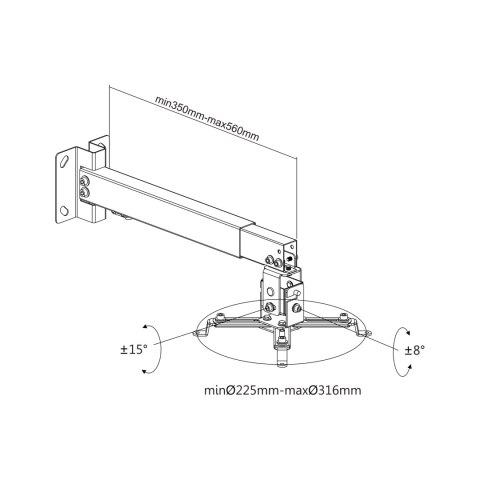

Przy montażu sufitowym zakres długości uchwytu wynosi 430-650 mm. Przy montażu ściennym zakres wysunięcia wynosi 350-560 mm. Dobierz sposób zamocowania do miejsca projekcji i położenia otworów w projektorze.

Ustawienie urządzenia

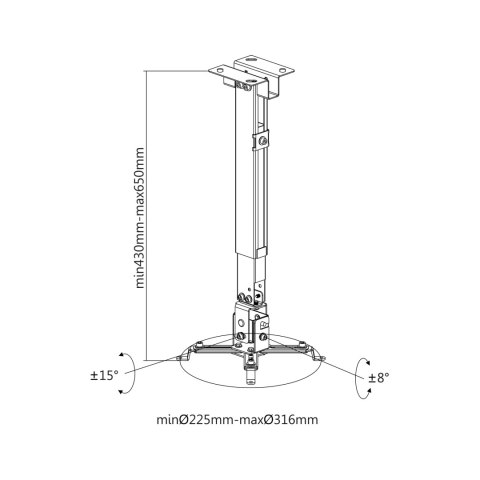

Zakres montażu do projektora wynosi 225-316 mm. Regulacja w pionie obejmuje od -15° do +15°, a w poziomie od -8° do +8°. Pozwala to skorygować położenie urządzenia po zamocowaniu uchwytu. Sprawdź także zgodność otworów przed wyborem miejsca instalacji.

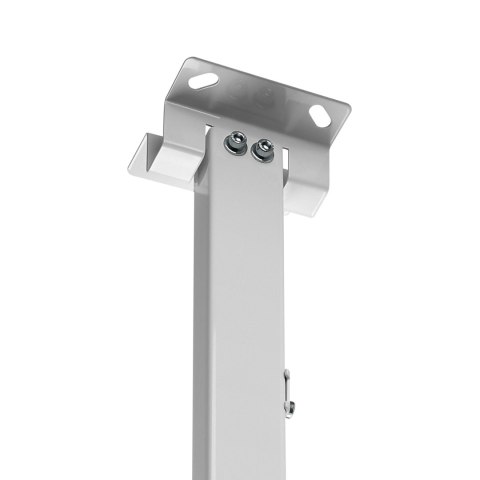

Stalowa konstrukcja i kable

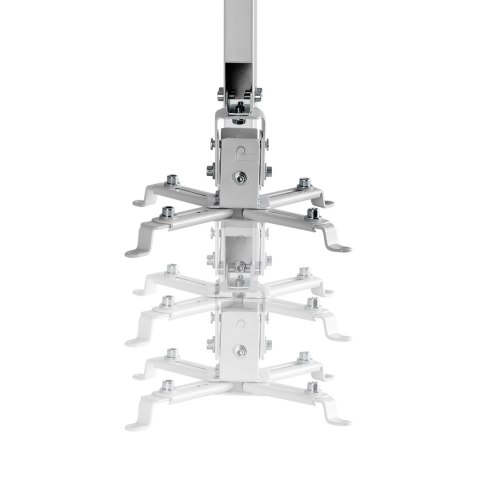

Uchwyt wykonano ze stali malowanej proszkowo na srebrno. Prowadzenie kabli pomaga utrzymać przewody przy ramieniu. W zestawie znajdują się śruby montażowe. Kolejne pozycje na ilustracji regulacji pokazują ruch jednego uchwytu.

Dane techniczne

• Marka: Cabletech
• Model: UCH0101-1
• Przeznaczenie: Projektory
• Montaż: Do ściany / do sufitu
• Typ uchwytu: Ruchomy
• Maksymalne obciążenie: 20 kg
• Zakres montażu: 225 ~ 316 mm
• Regulacja w pionie: +15° ~ -15°
• Regulacja w poziomie: +8° ~ -8°
• Prowadzenie kabli: Tak
• Materiał: Stal
• Wykończenie powierzchni: Malowany proszkowo
• Kolor: Srebrny
• W zestawie: Śruby montażowe
• Regulacja długości przy montażu sufitowym: 430-650 mm
• Wysięg przy montażu ściennym: 350-560 mm
• Masa netto całego produktu / zestawu: 0,9 kg

Dobór i użytkowanie — wskazówki sklepu

Sprawdź masę projektora, położenie jego otworów montażowych i nośność podłoża. Zaplanuj dostęp do złączy i wentylacji oraz zapas przewodów. Dobierz mocowania do ściany lub sufitu i łącznego obciążenia. Ustawienie uchwytu nie zastępuje regulacji obrazu w projektorze.

Producent i identyfikacja produktu

LECHPOL ELECTRONICS LESZEK Spółka komandytowa
ul. Garwolińska 1, 08-400 Miętne, POLAND
serwis@lechpol.pl
UCH0101-1
