Uchwyt ścienny TV Maclean MC-760, regulowany, 30 kg, VESA 400×400

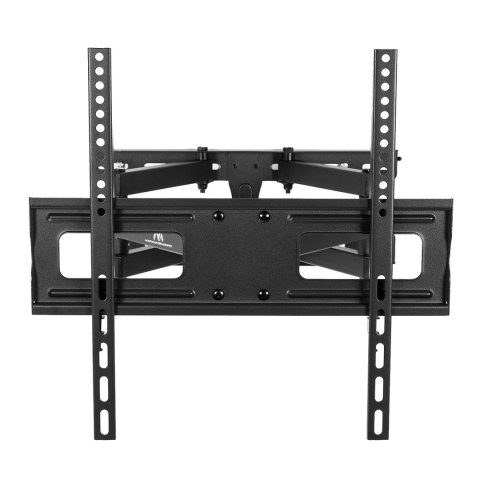

Maclean MC-760 - ekran na regulowanym uchwycie ściennym

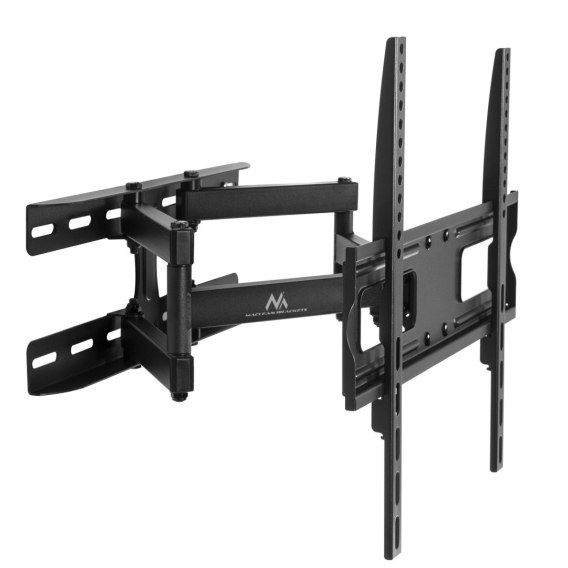

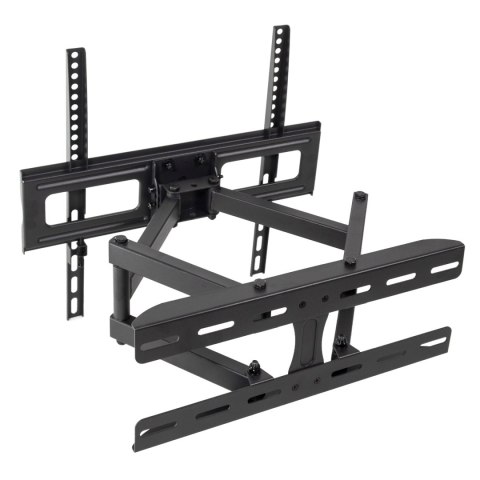

Maclean MC-760 to stalowy uchwyt ścienny do telewizora lub zgodnego monitora o masie do 30 kg. Przegubowa konstrukcja pozwala zmieniać odsunięcie ekranu od ściany, skierować go w stronę miejsca oglądania i dobrać pochylenie. Uchwyt obejmuje mocowanie ścienne, wysięgnik oraz dwie pionowe szyny przykręcane do urządzenia. Czarne wykończenie i regulowane ustawienie przydadzą się w salonie, pokoju lub przy stanowisku, w którym chcesz zawiesić ekran zamiast ustawiać go na meblu.

Odsunięcie dopasowane do miejsca oglądania

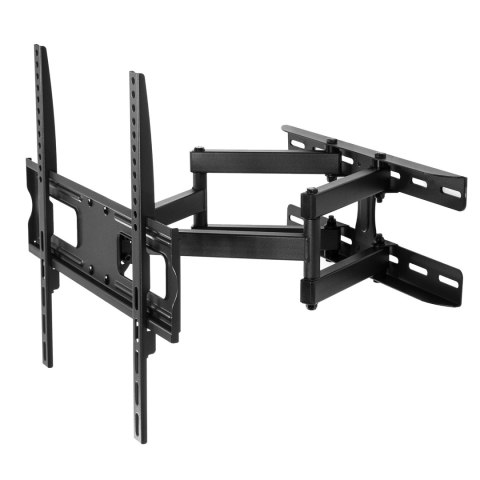

Regulowana odległość od ściany wynosi od 70 do 460 mm. Po złożeniu wysięgnika ekran można ustawić bliżej miejsca mocowania, a po jego wysunięciu uzyskać więcej przestrzeni za telewizorem. Takie rozwiązanie ułatwia zaplanowanie ustawienia względem kanapy, stołu lub innej części pomieszczenia. Przy doborze pozycji uwzględnij wymiary obudowy, położenie złączy oraz miejsce potrzebne na podłączone wtyczki.

Przeguby ramienia służą do zmiany kierunku ekranu, a pochylenie pozwala ustawić go względem wybranej wysokości zawieszenia. Są to osobne regulacje, które można wykorzystać razem podczas przygotowania miejsca oglądania. Po ustawieniu telewizora należy zabezpieczyć połączenia pokazane w instrukcji i sprawdzić stabilność całości. Ruch ramienia oraz wolną przestrzeń wokół urządzenia warto uwzględnić już przy wyborze punktów mocowania na ścianie.

Cztery konkretne rozstawy VESA

Uchwyt obsługuje rozstawy VESA 100×100, 200×200, 400×200 i 400×400 mm. Są to odległości pomiędzy otworami montażowymi z tyłu urządzenia. Przed zakupem porównaj je z dokumentacją telewizora i sprawdź jego masę. Udźwig wynosi maksymalnie 30 kg; wymagania dotyczące wymiarów ekranu i sposobu mocowania również muszą odpowiadać zaleceniom producenta uchwytu.

Dwie pionowe szyny przykręca się do odpowiednich otworów telewizora, dobierając śruby do gwintów urządzenia. Dołączone metalowe podkładki oraz dystanse wykorzystuje się zgodnie z układem pokazanym na rysunku montażowym. Właściwy dobór połączenia zależy od budowy tylnej obudowy oraz położenia otworów. Przy instalacji ekranu z zakrzywioną obudową trzeba tak samo sprawdzić wymagane mocowanie, VESA, masę i miejsce na akcesoria montażowe.

Przygotowanie ściany i punktów mocowania

Instrukcja pokazuje oddzielne sposoby montażu do odpowiedniej nośnej konstrukcji drewnianej oraz do podłoża murowanego. W obu wariantach najpierw wyznacza się miejsce uchwytu, sprawdza jego poziome ustawienie i zaznacza punkty wiercenia. Wybór podłoża oraz elementów mocujących musi odpowiadać rzeczywistej budowie ściany. To ważne zarówno przy pierwszej instalacji, jak i przy późniejszym przenoszeniu uchwytu w inne miejsce.

Dla wariantu drewnianego rysunek podaje otwory prowadzące o średnicy 5 mm i głębokości 60 mm, a dla wariantu murowanego średnicę 10 mm przy tej samej głębokości. Mocowanie do drewna wykorzystuje pokazane wkręty i podkładki; w wariancie murowanym stosuje się także właściwe kołki. Po przykręceniu uchwytu sprawdź połączenie ze ścianą, zanim przygotujesz zawieszenie telewizora. Potrzebne narzędzia, w tym poziomica i wkrętak krzyżakowy, dobiera się do czynności przedstawionych w instrukcji.

Zawieszenie i dolne zabezpieczenia szyn

Po przykręceniu szyn do telewizora ich górne zaczepy zawiesza się na ramie uchwytu. Następnie należy dokręcić dolne śruby zabezpieczające, pokazane w osobnym etapie montażu. Prawidłowe osadzenie obu szyn oraz zamknięcie tych zabezpieczeń są częścią przygotowania całego zestawu do użytkowania. Ekran musi pozostać podtrzymywany do czasu sprawdzenia mocowania.

Końcowe ustawienie pochylenia wykonuje się po właściwym zawieszeniu telewizora, przy użyciu połączeń wskazanych na rysunku. Sprawdź również ustawienie wysięgnika i przestrzeń potrzebną do jego ruchu. Kable doprowadź tak, aby można było korzystać z przygotowanej pozycji ekranu i jego złączy. Po każdej zmianie ustawienia skontroluj mocowania oraz stabilność uchwytu i urządzenia.

Stalowa konstrukcja w czarnym kolorze

Stalowe elementy tworzą mocowanie ścienne, przegubowy wysięgnik i ramę dla dwóch szyn telewizora. Konstrukcja jest wykończona czarną powłoką proszkową. Uchwyt można wykorzystać do zgodnego telewizora lub monitora, w tym urządzenia z zakrzywionym ekranem, po sprawdzeniu wszystkich wymagań montażowych. Dobór zależy od masy, otworów VESA i budowy obudowy konkretnego urządzenia.

Komplet do przygotowania montażu

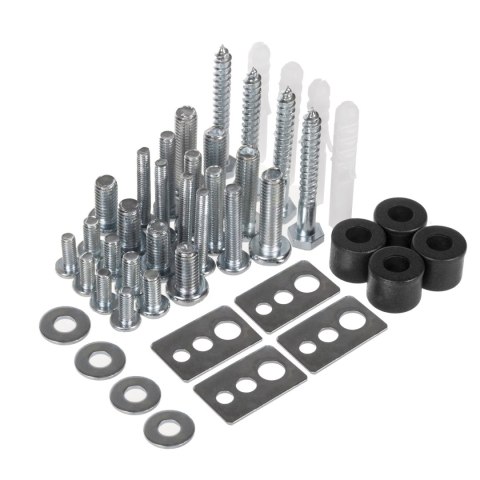

Zestaw obejmuje uchwyt z ramieniem i ramą, dwie szyny do telewizora, elementy mocowania ściennego oraz akcesoria do przykręcenia ekranu. Dołączono wkręty, kołki, śruby w różnych rozmiarach, metalowe podkładki oraz dystanse. Obrazkowa instrukcja przedstawia wybór wariantu podłoża, przygotowanie szyn, zawieszenie urządzenia, dolne zabezpieczenia i końcową regulację. Akcesoria trzeba zastosować zgodnie z wybranym wariantem i wymaganiami telewizora.

• Regulowany uchwyt ścienny Maclean MC-760 z wysięgnikiem.
• Dwie szyny mocujące telewizor do ramy.
• Wkręty, kołki, śruby, podkładki i dystanse montażowe.
• Obrazkowa instrukcja montażu.

Zachowaj instrukcję do późniejszego ustawiania uchwytu oraz kontroli połączeń. Regularnie sprawdzaj mocowania i dokręcaj poluzowane śruby w razie potrzeby, aby uniknąć upadku ekranu. Przy wymianie telewizora ponownie sprawdź jego masę, wymiary, VESA i wymagania dotyczące śrub. Przygotowane wcześniej mocowanie nie zastępuje sprawdzenia zgodności nowego urządzenia.

Producent i identyfikacja produktu

Centrumelektroniki.EU Sp. z o.o.
Korfantego 7, 42-600 Tarnowskie Góry, Poland
contact@centrumelektroniki.pl
MC-760

Bezpieczeństwo i montaż

• Montaż, zawieszenie ekranu i regulacje wykonuj zgodnie z całą instrukcją tego modelu. Dobierz wariant mocowania do rzeczywistej konstrukcji ściany.
• Nie przekraczaj udźwigu 30 kg. Przestrzegaj wymagań producenta dotyczących wymiarów urządzenia; sprawdź zgodność otworów VESA i mocowania telewizora z uchwytem.
• Zamontuj uchwyt na odpowiedniej nośnej ścianie zgodnie z instrukcją producenta. Miejsce i elementy mocujące muszą być odpowiednie dla uchwytu oraz zamocowanego ekranu.
• W wariancie drewnianym wypoziomuj uchwyt, zaznacz punkty i przygotuj otwory prowadzące o średnicy 5 mm oraz głębokości 60 mm. Użyj pokazanych wkrętów i podkładek zgodnie z rysunkiem tego wariantu.
• W wariancie murowanym wypoziomuj uchwyt i przygotuj pokazane otwory o średnicy 10 mm oraz głębokości 60 mm. Zastosuj właściwe kołki, wkręty i podkładki zgodnie z instrukcją.
• Przykręć obie szyny do odpowiednich otworów telewizora. Dobierz śruby i podkładki do gwintów urządzenia, a dystanse zastosuj tam, gdzie wymaga tego właściwy układ montażowy.
• Po zawieszeniu ekranu na ramie dokręć dolne śruby zabezpieczające wkrętakiem krzyżakowym. Sprawdź osadzenie obu szyn i zabezpieczenia przed zakończeniem podtrzymywania urządzenia.
• Regulacje wykonuj przy połączeniach wskazanych na rysunku. Po ustawieniu ekranu sprawdź mocowania, stabilność i ułożenie przewodów względem ruchu ramienia.
• Regularnie sprawdzaj mocowania i dokręcaj poluzowane śruby w razie potrzeby, aby uniknąć upadku monitora lub telewizora.
