Uchwyt ścienny do TV Maclean MC-723 B, 45 kg, VESA 600×400, czarny

Maclean MC-723 B - telewizor na regulowanym uchwycie ściennym

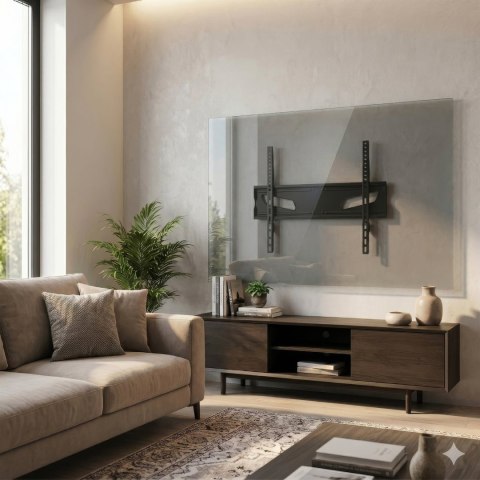

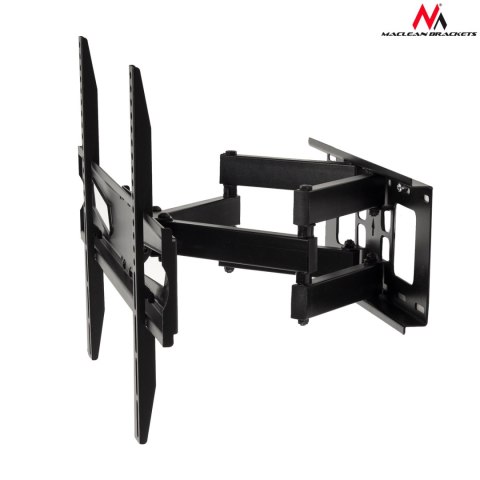

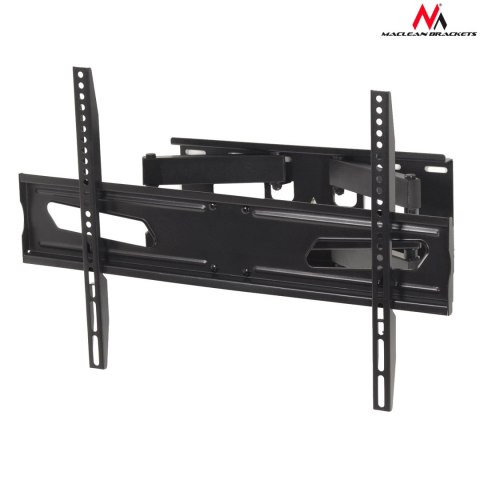

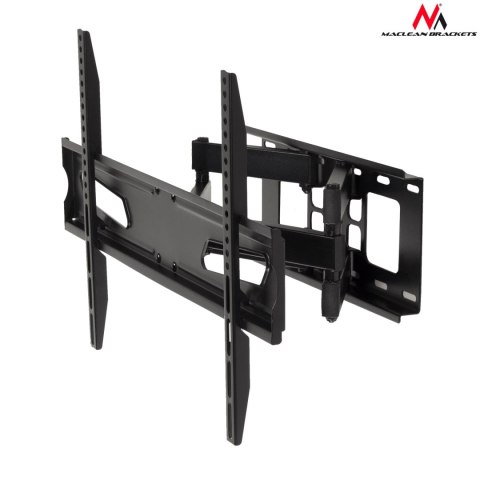

Maclean MC-723 B to czarny uchwyt ścienny z przegubowym wysięgnikiem do telewizora lub zgodnego monitora o masie do 45 kg. Pozwala odsunąć ekran od ściany, zmienić jego kierunek i dopasować pochylenie do miejsca oglądania. Obsługuje osiem rozstawów VESA, od 75×75 do 600×400 mm. Stalowa konstrukcja z dwiema pionowymi szynami montażowymi tworzy komplet do zawieszenia ekranu w salonie, pokoju lub innym pomieszczeniu, w którym potrzebujesz regulowanego ustawienia.

Ekran bliżej ściany albo wysunięty do oglądania

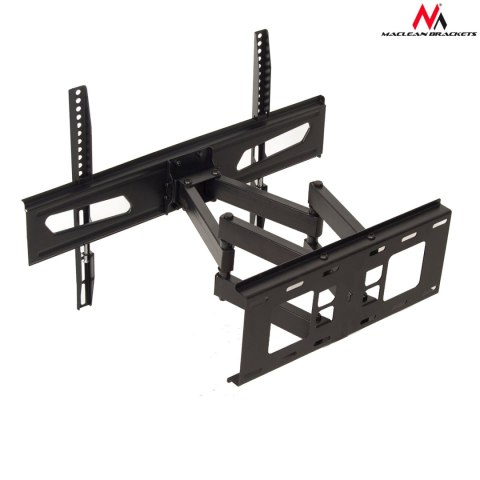

Odległość uchwytu od ściany można regulować od 7 do 46 cm. Złożone ramię pozwala przygotować ustawienie blisko miejsca mocowania, a po wysunięciu łatwiej skierować obraz w stronę wybranego miejsca w pomieszczeniu. Taka konstrukcja przydaje się, gdy kanapa i stół znajdują się w różnych częściach pokoju albo gdy chcesz zmienić ustawienie ekranu po zakończeniu oglądania. Pozycję dobierz do wymiarów telewizora i dostępnej przestrzeni wokół niego.

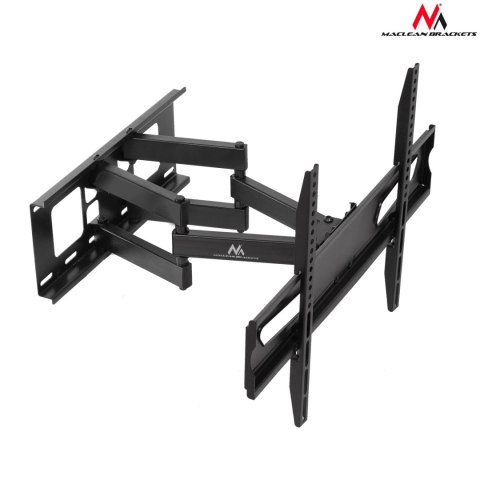

Przeguby wysięgnika oraz regulacja pochylenia umożliwiają dopasowanie ekranu w kilku kierunkach. Po zawieszeniu telewizora można także skorygować jego poziom względem otoczenia. Są to osobne ustawienia: wysunięcie zmienia odległość od ściany, przeguby kierunek obrazu, a pochylenie i poziomowanie pomagają przygotować jego końcowe położenie. Po regulacji zabezpiecz wskazane połączenia zgodnie z instrukcją montażu.

Dobór telewizora według ośmiu rozstawów VESA

Uchwyt jest zgodny z rozstawami VESA 75×75, 100×100, 200×200, 300×300, 400×200, 400×300, 400×400 i 600×400 mm. Sprawdź odległości między otworami na tylnej części telewizora i porównaj je z dokumentacją urządzenia. Maksymalne obciążenie wynosi 45 kg. Przy doborze ekranu uwzględnij również wymagania producenta dotyczące jego wymiarów i mocowania, kształt tylnej obudowy oraz dostęp do złączy.

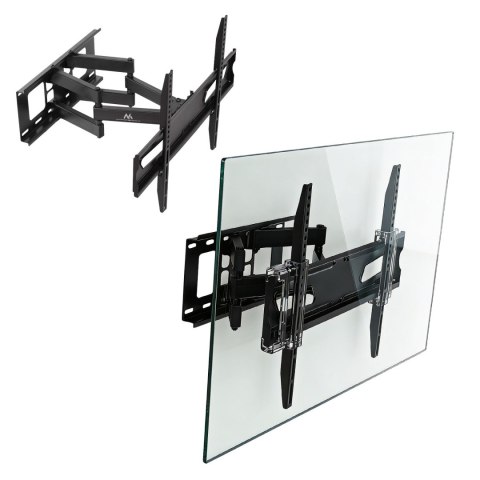

Dwie pionowe szyny przykręca się do otworów montażowych telewizora, dopasowując ich rozmieszczenie do właściwego VESA. Do płaskiej tylnej obudowy oraz do urządzenia z zagłębionymi gwintami lub zakrzywieniami instrukcja pokazuje różne układy śrub, podkładek i dystansów. Wybór odpowiedniego połączenia jest potrzebny, aby szyny były poprawnie osadzone. Długość śrub musi odpowiadać wymaganiom konkretnych gwintów telewizora.

Nośna ściana i właściwe przygotowanie mocowania

Przed montażem należy ocenić rodzaj ściany oraz miejsce, w którym zostanie zamocowana płyta uchwytu. Podłoże musi bezpiecznie przenosić łączną masę telewizora, uchwytu i wszystkich zamocowanych elementów. Instrukcja opisuje oddzielne warianty dla nośnej konstrukcji drewnianej oraz pełnego betonu. Fachowiec dobiera sposób montażu i wymagane elementy do rzeczywistego podłoża, przygotowując położenie płyty z użyciem poziomicy.

W przypadku konstrukcji drewnianej punkty mocowania wyznacza się na właściwych nośnych elementach, a przy pełnym betonie stosuje się układ otworów i kołków pokazany w instrukcji. Te warianty różnią się przygotowaniem otworów oraz doborem mocowań. Dołączone akcesoria trzeba porównać z wykazem i zastosować zgodnie z wybraną konfiguracją. Miejsce zawieszenia zaplanuj z uwzględnieniem ruchu wysięgnika i wymiarów całej obudowy ekranu.

Zawieszenie i zabezpieczenie telewizora

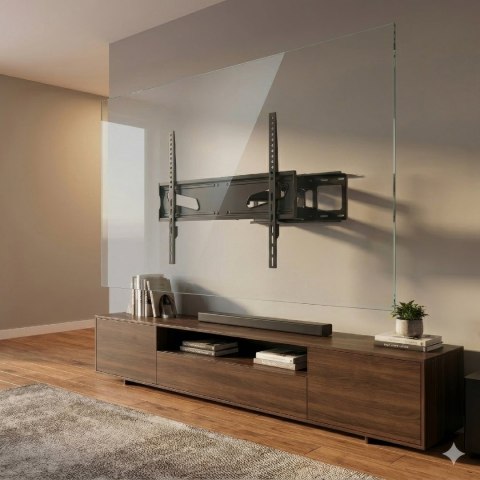

Po prawidłowym zamocowaniu płyty ściennej i przykręceniu szyn do telewizora urządzenie zawiesza się na ramie uchwytu z pomocą drugiej osoby. Dolne śruby zabezpieczające mocują szyny w ich końcowym położeniu. Przed zakończeniem podtrzymywania ekranu należy sprawdzić prawidłowe osadzenie obu szyn oraz ich zabezpieczenie. Dopiero kompletnie złożony uchwyt można przygotować do dalszych regulacji.

Ustawienie pochylenia i końcowej pozycji telewizora wykonuje się przy użyciu połączeń wskazanych na rysunku. Po zmianie ułożenia przegubów sprawdź również mocowania ekranu i prowadzenie jego przewodów. Zaplanowanie dostępu do śrub oraz złączy przydaje się przy pierwszej instalacji i przy późniejszej zmianie podłączonego urządzenia. Uchwyt powinien pozostać stabilny w wybranej, zabezpieczonej pozycji.

Stalowa konstrukcja z czarnym wykończeniem

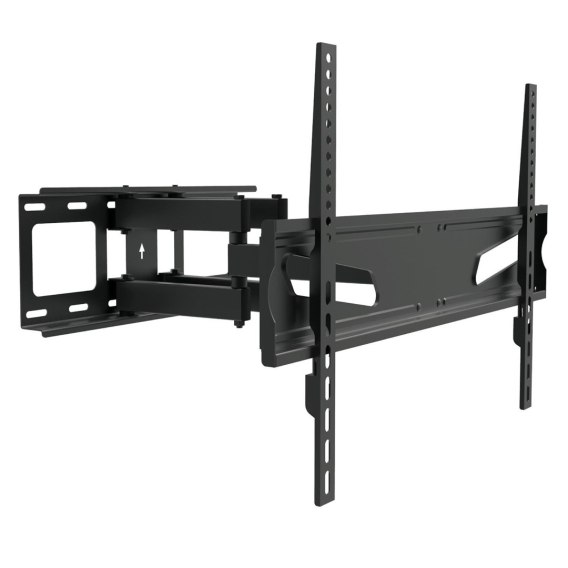

Stalowe elementy tworzą płytę ścienną, przegubowy wysięgnik i ramę z szynami mocującymi telewizor. Konstrukcja jest malowana proszkowo w kolorze czarnym. Regulowane ramię pozwala wykorzystać miejsce przy ścianie w zależności od ustawienia strefy oglądania, a po odsunięciu telewizora ułatwia przygotowanie dostępu do jego tylnej części. Przy instalacji należy uwzględnić faktyczne położenie złączy oraz potrzebne miejsce na wtyczki.

Akcesoria do przygotowania montażu

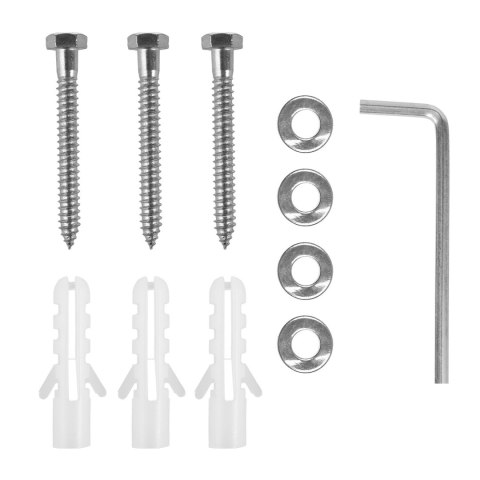

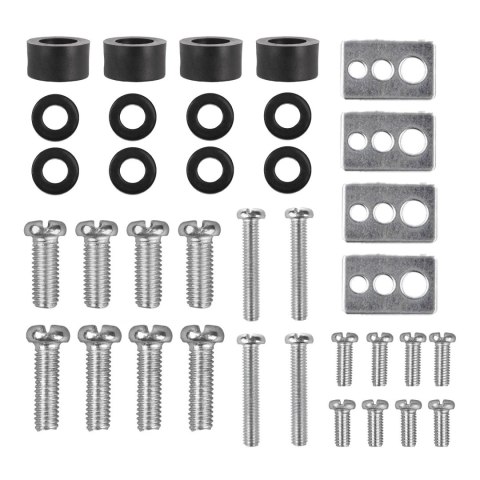

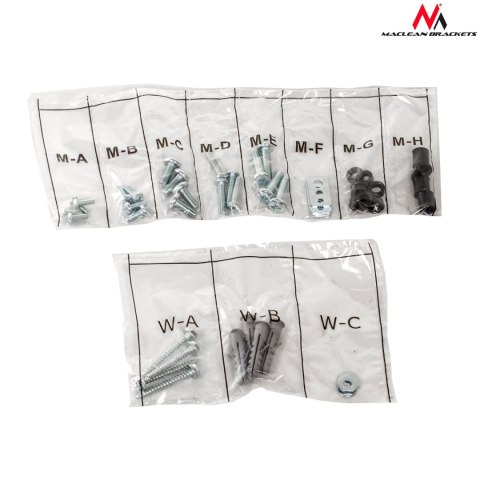

Zestaw obejmuje uchwyt z płytą ścienną i przegubowym ramieniem, dwie szyny do telewizora oraz akcesoria montażowe. Dołączono śruby do urządzenia i mocowania do podłoża, podkładki, dystanse, klucz imbusowy oraz polską instrukcję. Elementy wybiera się odpowiednio do obudowy telewizora i wariantu instalacji pokazanego na rysunkach. Pozostałe potrzebne narzędzia oraz wyposażenie ochronne przygotowuje osoba wykonująca montaż.

• Regulowany uchwyt ścienny Maclean MC-723 B.
• Płyta ścienna, przegubowy wysięgnik i dwie szyny montażowe telewizora.
• Śruby, elementy mocujące, podkładki oraz dystanse.
• Klucz imbusowy i instrukcja montażu.

Po zakończeniu instalacji zachowaj instrukcję do regulacji i okresowych kontroli. Mocowania powinny być regularnie sprawdzane pod kątem bezpieczeństwa oraz stabilności, co najmniej raz na trzy miesiące. W razie poluzowania połączeń dokręć je zgodnie z wymaganiami montażu. Przy wymianie telewizora ponownie sprawdź masę, wymiary, VESA i dobór śrub, zanim zawiesisz nowe urządzenie na uchwycie.

Producent i identyfikacja produktu

Centrumelektroniki.EU Sp. z o.o.
Korfantego 7, 42-600 Tarnowskie Góry, Poland
contact@centrumelektroniki.pl
MC-723 B

Bezpieczeństwo i montaż

• Przed instalacją i złożeniem przeczytaj całą instrukcję. W razie pytań dotyczących montażu lub ostrzeżeń skontaktuj się ze sprzedawcą.
• Nie przekraczaj udźwigu 45 kg. Przestrzegaj wymagań producenta dotyczących wymiarów urządzenia i sprawdź zgodność VESA oraz mocowania telewizora. Przeciążenie lub nieprawidłowy montaż mogą powodować niestabilność, uszkodzenia i poważne obrażenia.
• Montaż mogą wykonywać wyłącznie fachowcy. Należy używać odpowiednich narzędzi i wyposażenia ochronnego.
• Zamocuj uchwyt na odpowiedniej nośnej ścianie zgodnie z instrukcją producenta. Podłoże musi bezpiecznie przenosić łączną masę telewizora, uchwytu i wszystkich zamocowanych elementów. Dobierz właściwy wariant do rzeczywistej konstrukcji ściany.
• Używaj dostarczonych elementów mocujących w sposób przewidziany dla wybranego wariantu. Nie dokręcaj śrub nadmiernie.
• Produkt zawiera małe części, których połknięcie grozi zadławieniem. Przechowuj je poza zasięgiem dzieci.
• Produkt jest przeznaczony wyłącznie do użytkowania wewnątrz pomieszczeń. Używanie na zewnątrz może prowadzić do uszkodzeń lub obrażeń.
• Przed rozpoczęciem montażu porównaj części z wykazem w instrukcji. Jeśli elementy są niekompletne lub uszkodzone, skontaktuj się ze sprzedawcą w sprawie odpowiednich części zamiennych.
• Regularnie sprawdzaj bezpieczeństwo, stabilność i mocowania, co najmniej raz na trzy miesiące. Dokręcaj poluzowane śruby w razie potrzeby zgodnie z wymaganiami montażu, aby uniknąć upadku ekranu.
• W wariancie montażu do konstrukcji drewnianej zlokalizuj właściwe nośne elementy, wyznacz i wypoziomuj punkty. Przygotuj otwory o średnicy 4,5 mm i głębokości 55 mm; zastosuj pokazane śruby i podkładki bez kołków do betonu.
• W wariancie montażu do pełnego betonu wyznacz i wypoziomuj punkty, przygotuj otwory o średnicy 10 mm oraz głębokości 60 mm. Osadź właściwe kołki i zastosuj śruby z podkładkami zgodnie z rysunkiem.
• Do mocowania szyn przy telewizorze dobierz śruby o odpowiedniej długości. Nie mogą być zbyt długie ani zbyt krótkie względem gwintów. Zastosuj właściwe podkładki i dystanse dla płaskiej, zagłębionej lub zakrzywionej tylnej obudowy zgodnie z instrukcją urządzenia oraz uchwytu.
• Telewizor z przykręconymi szynami zawieszaj na ramie uchwytu z pomocą drugiej osoby. Sprawdź prawidłowe osadzenie szyn.
• Dokręć dolne śruby zabezpieczające szyny przed zakończeniem podtrzymywania telewizora. Sprawdź kompletne połączenie z ramą.
• Regulację pochylenia, położenia i poziomu wykonuj zgodnie z rysunkiem w instrukcji. Po ustawieniu dokręć wskazane połączenia i sprawdź ich stabilność.
• Po montażu sprawdź mocowanie do ściany, połączenie szyn z telewizorem oraz wszystkie zabezpieczenia, zanim rozpoczniesz użytkowanie.
