Zestaw konektorów Eurokomp E6354 z uszczelkami, wyjmakami i pęsetą

Zestaw konektorów Eurokomp E6354 z uszczelkami, wyjmakami i pęsetą

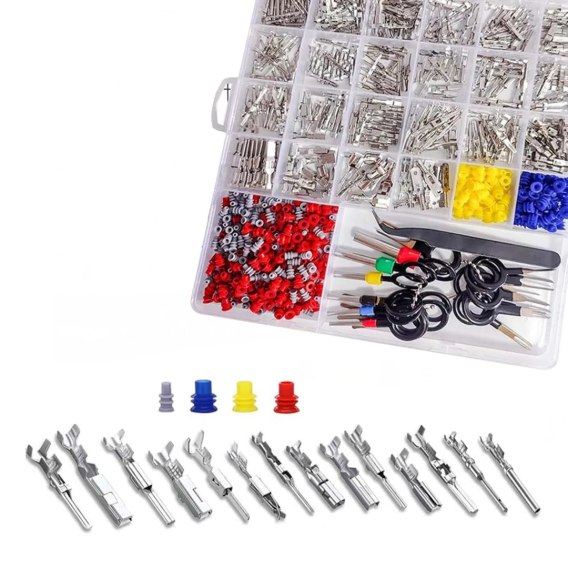

Eurokomp E6354 to zestaw części i narzędzi do prac przy złączach przewodów. Obejmuje 360 końcówek zaciskowych z cynowanej miedzi, 300 silikonowych uszczelek, 18 wyjmaków oraz pęsetę. Przegródki organizera rozdzielają styki, uszczelki i narzędzia, co ułatwia wyszukanie potrzebnego elementu podczas naprawy wiązki.

Zróżnicowane kształty końcówek pozwalają porównać elementy ze stykiem wymienianym w danym złączu. Wyjmaki o końcówkach pojedynczych, podwójnych i rurkowych pomagają dotrzeć do różnych konstrukcji blokad styków. Pęseta ułatwia chwytanie drobnych części podczas ich układania i dobierania.

Dobór styku do konkretnej obudowy złącza

Kształt styku, jego część łącząca i elementy mocujące muszą pasować do obudowy złącza oraz przewodu. Zestaw obejmuje wiele wariantów, dlatego przed montażem porównaj wybraną końcówkę z wymienianym elementem i miejscem jego osadzenia. Oznaczenia poszczególnych wariantów ułatwiają odróżnienie części w rozpisce zestawu.

Końcówki wykonano z miedzi cynowanej. W zależności od wybranego elementu stosuje się lutowanie lub zaciskanie, z użyciem narzędzi odpowiednich do konkretnego styku. Tak przygotowane części służą między innymi pracom przy wiązkach samochodów, ciężarówek, motocykli, skuterów i łodzi oraz złączach sprzętu komputerowego, po dobraniu do konkretnego złącza.

Uszczelki i narzędzia w osobnych przegródkach

Silikonowe uszczelki występują w kolorach czerwonym, szarym, niebieskim i żółtym. Rozdzielenie według kolorów ułatwia odszukanie danej grupy. Uszczelkę dobierz do konkretnego przewodu i obudowy złącza, tak aby jej kształt odpowiadał miejscu osadzenia.

Do zestawu należą wyjmaki trzech rodzajów: pojedyncze, podwójne i rurkowe, po sześć sztuk każdego rodzaju. Pozwalają dobierać kształt końcówki roboczej do konstrukcji styku. Narzędzia z uchwytami pierścieniowymi oraz pęseta są przechowywane razem z częściami, dzięki czemu łatwiej utrzymać porządek przy pracy z drobnymi elementami.

Zawartość zestawu

• 360 końcówek zaciskowych z miedzi cynowanej.
• 300 silikonowych uszczelek.
• 18 wyjmaków: 6 pojedynczych, 6 podwójnych i 6 rurkowych.
• Pęseta.
• Organizer z przegródkami.

Uszczelki według kolorów

• Czerwone: 100 szt.
• Szare: 100 szt.
• Niebieskie: 50 szt.
• Żółte: 50 szt.

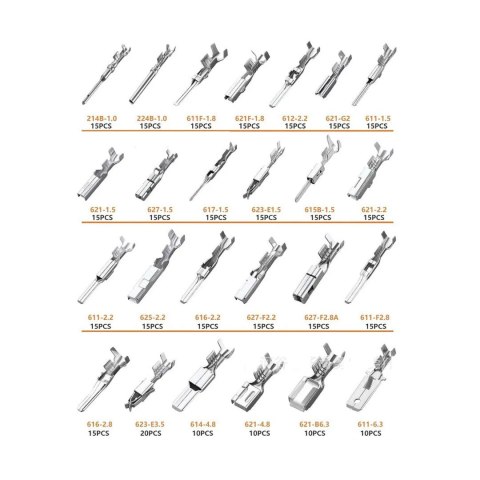

Warianty 360 końcówek zaciskowych

• 214B-1.0: 15 szt.
• 224B-1.0: 15 szt.
• 611F-1.8: 15 szt.
• 621F-1.8: 15 szt.
• 612-2.2: 15 szt.
• 621-G2: 15 szt.
• 611-1.5: 15 szt.
• 621-1.5: 15 szt.
• 627-1.5: 15 szt.
• 617-1.5: 15 szt.
• 623-E1.5: 15 szt.
• 615B-1.5: 15 szt.
• 621-2.2: 15 szt.
• 611-2.2: 15 szt.
• 625-2.2: 15 szt.
• 616-2.2: 15 szt.
• 627-F2.2: 15 szt.
• 627-F2.8A: 15 szt.
• 611-F2.8: 15 szt.
• 616-2.8: 15 szt.
• 623-E3.5: 20 szt.
• 614-4.8: 10 szt.
• 621-4.8: 10 szt.
• 621-B6.3: 10 szt.
• 611-6.3: 10 szt.

Najważniejsze parametry

• Marka: Eurokomp
• Kod producenta: E6354
• Liczba końcówek zaciskowych: 360 szt.
• Materiał końcówek: Miedź cynowana
• Liczba uszczelek: 300 szt.
• Materiał uszczelek: Silikon
• Uszczelki czerwone: 100 szt.
• Uszczelki szare: 100 szt.
• Uszczelki niebieskie: 50 szt.
• Uszczelki żółte: 50 szt.
• Liczba wyjmaków: 18 szt.
• Wyjmaki pojedyncze: 6 szt.
• Wyjmaki podwójne: 6 szt.
• Wyjmaki rurkowe: 6 szt.
• Dodatkowe narzędzie: Pęseta
• Sposób montażu końcówek: Lutowanie lub zaciskanie, zależnie od styku
• Zastosowanie: Prace przy złączach wiązek pojazdów, dobór do konkretnej obudowy
• Organizer: Tworzywo sztuczne z przegródkami

Producent i identyfikacja produktu

EUROKOMP BOGDAN SOBIERAŃSKI
Przecznica 51, 59-630 Mirsk, POLAND
biuro@eurokomp.com.pl
E6354

Bezpieczne użytkowanie

• Przed pracą zapoznaj się z informacjami producenta dotyczącymi montażu i demontażu styków. Prace przy złączach wykonuj po odłączeniu zasilania.
• Styk i uszczelkę dobierz do przewodu oraz konkretnej obudowy złącza. Wyjmak dobierz do konstrukcji blokady styku; nie wyrywaj przewodu ani nie używaj nadmiernej siły.
• Do zaciskania używaj narzędzia odpowiedniego dla wybranego styku. Palce trzymaj z dala od części zaciskających i ostrych końcówek narzędzi.
• Jeżeli dany styk wymaga lutowania, zapewnij wentylację i zachowaj ostrożność przy gorącym narzędziu oraz lutowiu. Przed dotknięciem pozostaw połączenie do ostygnięcia.
• Prace przy układach elektrycznych pojazdów i instalacjach powierz osobie z odpowiednimi kwalifikacjami.
